УСТРОЙСТВО ЗАКРЫТИЯ/ОТКРЫТИЯ БЫСТРОДЕЙСТВУЮЩЕГО КОНЦЕВОГО СЕКТОРНОГО ЗАТВОРА, УСТАНОВЛЕННОГО НА ВЕРТИКАЛЬНО РАСПОЛОЖЕННЫХ ПАТРУБКАХ АППАРАТОВ И ТРУБОПРОВОДОВ (ВАРИАНТЫ)
RU 2339860 C1, 27.11.2008. RU 2295081 C1, 10.03.2007. RU 2249135 C1, 17.03.2005. GB 2083160 A, 17.03.1982. DE 2633653 A1, 12.05.1977.
Имя заявителя:
Хасанов Ильмер Юсупович (RU)
Изобретатели:
Хасанов Ильмер Юсупович (RU)
Патентообладатели:
Хасанов Ильмер Юсупович (RU)
Реферат

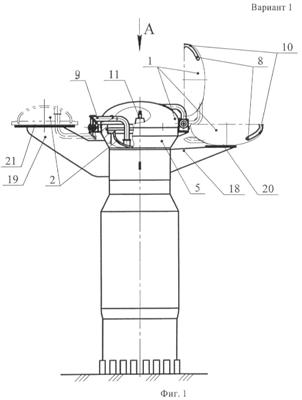

Устройство может быть использовано при изготовлении и реконструкции аппаратов на любые давления и диаметры в трубопроводном, железнодорожном, автомобильном транспорте и других отраслях с использованием быстродействующего концевого секторного затвора. В изобретении представлены варианты устройств для закрытия/открытия быстродействующего концевого секторного затвора, на основе механизмов поворотных устройств защитного кожуха и крышки затвора, выполненных с горизонтальной осью вращения и снабженных приводами в виде червячного редуктора или гидроцилиндра, с механизмами поворотных устройств в виде Г-образных стоек и без механизмов поворотных устройств, когда защитный кожух и крышку устанавливают на фланец патрубка затвора и снимают с него стационарным грузоподъемным механизмом или мобильной грузоподъемной машиной. При этом в любом варианте исполнения защитный кожух выполняется диаметром, большим наружного диаметра фланца патрубка затвора, с утолщениями под болты-замки, для исключения попадания различных осадков в полость патрубка, на фланце патрубка затвора предусмотрены искробезопасные выступы для посадки кожуха в упор при закрытии затвора. Технический результат - повышение надежности. 4 н. и 12 з.п. ф-лы, 9 ил.
