JP 58-59340 А, 08.04.1983. SU 1392282 А1, 30.04.1988. SU 1460378 А1, 23.02.1989. GB 1571021 А, 09.07.1980.
Имя заявителя:
Безюков Олег Константинович (RU), Афанасьева Ольга Владимировна (RU)
Изобретатели:
Безюков Олег Константинович (RU) Афанасьева Ольга Владимировна (RU)
Патентообладатели:
Безюков Олег Константинович (RU) Афанасьева Ольга Владимировна (RU)
Реферат

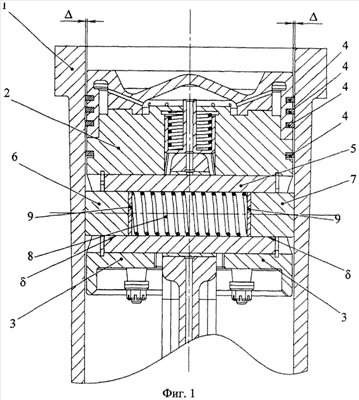

Изобретение относится к машиностроению, в частности к конструкциям тронковых поршневых машин, а именно к двигателям внутреннего сгорания (ДВС), поршневым компрессорам и насосам. Цилиндропоршневая группа поршневой машины, содержащая втулку цилиндра, поршень с бобышками, компрессионные и маслосъемные кольца, две вставки, полый поршневой палец с установленной в нем пружиной сжатия, согласно изобретению вставки установлены во внутренней полости пальца с двух сторон пружины сжатия, при этом их поверхности, контактирующие с зеркалом втулки цилиндра, в плоскости, перпендикулярной движению поршня, имеют радиус, равный половине внутреннего диаметра втулки цилиндра в ее рабочем состоянии, зазоры между вставкой и внутренними поверхностями пальца () меньше, чем зазор между тронком поршня и зеркалом втулки цилиндра (). Изобретение обеспечивает повышение надежности путем снижения уровня вибрации и трения между тронковой частью поршня и зеркалом втулки цилиндра. 10 з.п. ф-лы, 10 ил.
