| ШТОК ГИДРОЦИЛИНДРА |  |
Номер публикации патента: 2181452 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16J007/00 | | Аналоги изобретения: | RU 2133395 C1, 20.07.1999. МАРУТОВ В.А. и др. Гидроцилиндры. - М.: Машиностроение, 1966, с.30, рис.19, с.68, рис.56, с.124, рис.102. DE 2459560 A1, 24.06.1976. RU 2083884 C1, 10.07.1997. US 4362590 А, 12.07.1982. |
| Имя заявителя: | Братский государственный технический университет | | Изобретатели: | Кобзов Д.Ю.
Тарасов В.А. | | Патентообладатели: | Братский государственный технический университет |
Реферат | |

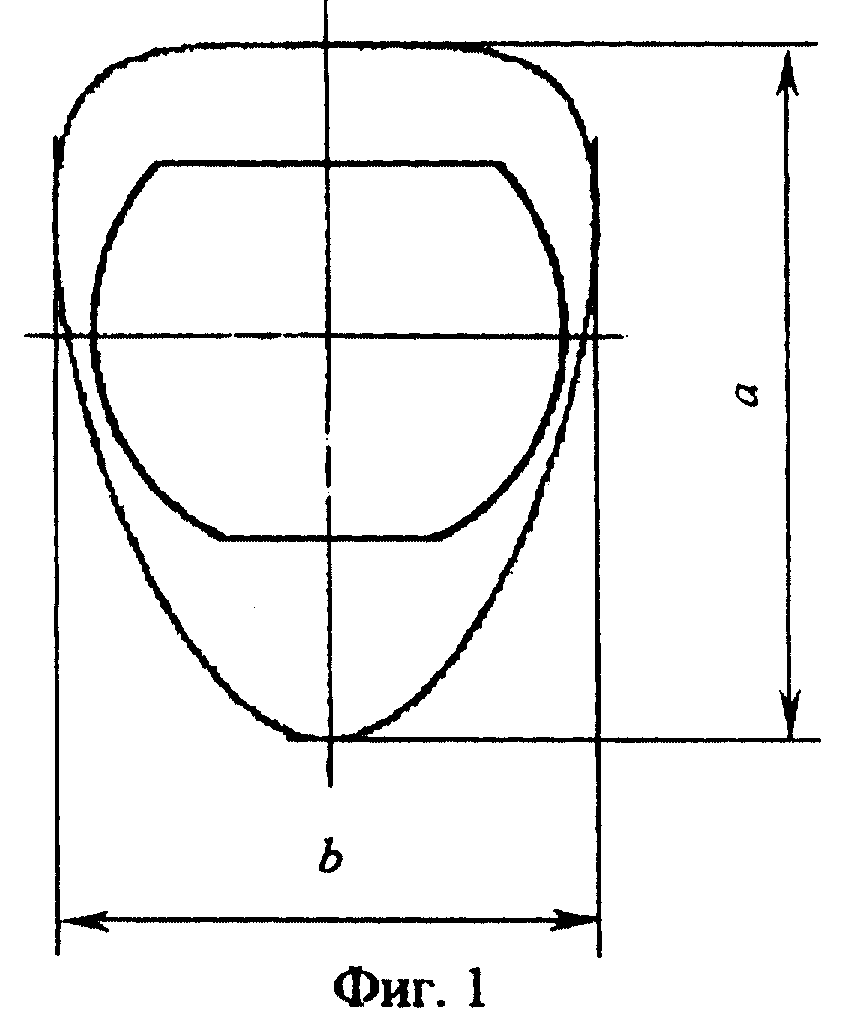

Шток предназначен для гидроцилиндров возвратно-поступательного действия. Шток имеет внутреннюю полость, выполненную в виде круга с отсеченными сверху и снизу сегментами разных площадей, причем сегмент большей площади отсекается со стороны более сжатых волокон, при этом наружная форма поперечного сечения штока описывается гладкой выпуклой кривой и подобна равнобедренному треугольнику со скругленными вершинами, причем основание треугольника расположено со стороны более сжатых волокон, а контур сечения описывается функцией y(x)=±b[(x/a)0,5-(x/a)]0,5, где а и b - максимальные размеры поперечного сечения штока соответственно по оси симметрии и перпендикулярно ей. Технический результат - повышение надежности. 4 ил.
|
