SU 823158 А, 23.04.1981. RU 2100675 C1, 27.12.1997. RU 2340435 С2, 10.12.2008. US 4231824 А, 04.11.1980. JP 57124154 А, 02.08.1982.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Уфимский государственный авиационный технический университет" (RU)
Изобретатели:
Степанов Сергей Александрович (RU) Салахутдинов Ринат Мияссарович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Уфимский государственный авиационный технический университет" (RU)
Реферат

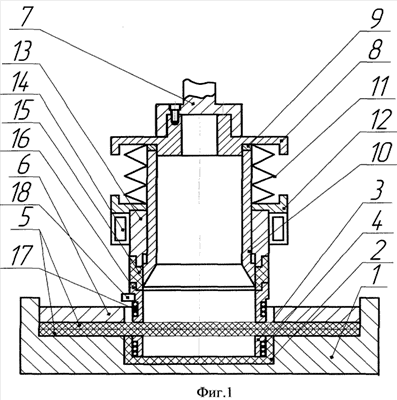

Способ и устройства предназначены для изготовления сильфонов из эластичных материалов. В способе применяют заготовки квадратной формы, при соединении на заготовки накладывают ультразвуковые колебания, затем производят вырубку по периметру обработки, осуществляя точное формообразование сильфона. В устройстве на основании установлен первый изолятор, первый электрод с первым индуктором, прижимной диск, при этом подвижная часть состоит из толкателя, соединенного с фланцем, на котором через регулировочное кольцо установлен кольцевой нож и пружина, упора, на котором закреплен стакан с ультразвуковым преобразователем, и второго изолятора, на котором установлен второй электрод с вторым индуктором и термопарой. В устройстве для изготовления сильфонов путем соединения заготовок по внешнему диаметру на основании установлена направляющая гильза, ультразвуковой преобразователь с концентратором, к которому через первый изолятор прикреплена термопара, первый электрод с первым индуктором, а на гильзу установлен направляющий стакан, при этом подвижная часть состоит из толкателя, который через регулировочное кольцо соединен с оправкой, а на оправку с пружиной закреплен фланец, на котором установлен кольцевой нож, и к упору, с закрепленной направляющей втулкой, через второй изолятор установлен второй электрод с вторым индуктором. Технический результат - повышение качества, технологичности, снижение себестоимости изготовления. 3 н.п. ф-лы, 2 ил.
