RU 2371619 C1, 27.10.2009. RU 2304230 C2, 10.08.2007. RU 2016300 C1, 15.07.1994. RU 2016301 C1, 15.07.1994. US 4497479 A, 05.02.1985. US 5265565 A, 30.11.1993. WO 93/06356 A1, 01.04.1993.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Изобретатели:
Горшков Валерий Николаевич (RU) Хохлов Александр Владимирович (RU) Анфиногенова Ольга Николаевна (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Саратовский государственный аграрный университет имени Н.И. Вавилова" (RU)
Реферат

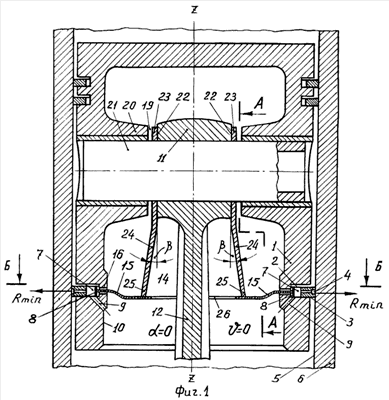

Изобретение относится к области машиностроения и применяется в качестве маслосъемных устройств, устанавливаемых на поршнях двигателей внутреннего сгорания или компрессоров. В маслосъемном устройстве цилиндропоршневой группы, содержащем в канавке поршня маслосъемное кольцо и радиальный многоугольный расширитель, а внутри поршня расположен упругий элемент в виде плоской пластины с отверстием в ее центре и с выполненными по наружной окружности плоской пластины гибкими упругими лепестками, проходящими через сквозные радиальные отверстия поршня в заколечное пространство и жестко связанными с радиальным многоугольным расширителем, а внутри отверстия плоской пластины располагается стержень шатуна с возможностью свободного перемещения в плоскости качания шатуна, при этом в пространство между приливами поршня для поршневого пальца и торцами верхней головки шатуна, концентрично пальцу поршня, установлены плоские шайбы по одной с каждой торцевой стороны верхней головки шатуна, которые жестко крепятся к торцам верхней головки шатуна, при этом плоские шайбы имеют по одной выступающей жесткой плоской полосе, каждая из которых направлена вдоль оси шатуна к верхней поверхности плоской пластины упругого элемента и отогнута на некоторый одинаковый по величине угол от плоскости качания шатуна, позволяющий каждой жесткой плоской полосе шайб постоянно контактировать своими закругленными концами с верхней плоскостью пластины упругого элемента, а отверстие, выполненное в плоской пластине упругого элемента, имеет форму овала, стороны которого параллельны и симметричны осям, лежащим в плоскости плоской пластины упругого элемента, причем ось удлиненной части овального отверстия совпадает с плоскостью качания шатуна. Изобретение обеспечивает повышение надежности работы и срока службы маслосъемного устройства и снижение расхода масла на угар. 6 ил.
