US 4261214 А, 14.04.1981. JP 51100424 А, 04.09.1976. ЕР 0564710 A1, 13.10.1993. DE 10327461 A1, 10.02.2005. WO 2007041291 A1, 12.04.2007. DE 19543287 A1, 05.06.1997. SU 313007 A, 31.08.1971.
Имя заявителя:
КЕТТЕН-ВУЛЬФ БЕТРИБС-ГМБХ (DE)
Изобретатели:
ГРОББЕЛ Буркхард (DE)
Патентообладатели:
КЕТТЕН-ВУЛЬФ БЕТРИБС-ГМБХ (DE)
Приоритетные данные:
03.11.2007 DE 202007015303.1
Реферат

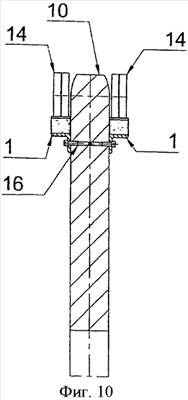

Изобретение относится к области машиностроения, а именно к цепному зубчатому колесу. Цепное зубчатое колесо содержит круглый диск с множеством зубьев и впадин между зубьями в окружном направлении и оснащено, по меньшей мере, одним шумоизолирующим устройством, предназначенным для уменьшения шума при набегании цепи на цепное зубчатое колесо. Шумоизолирующее устройство содержит монтажную лапку для соединения с цепным зубчатым колесом и установленный на монтажную лапку эластичный элемент, предназначенный для амортизации набегающей цепи на цепное зубчатое колесо. Эластичный элемент оснащен защитным кожухом или защитным покрытием. Шумоизолирующее устройство расположено внутри сегментов кругового сегмента и ниже зубьев цепного зубчатого колеса. Сегменты кругового сегмента определены геометрическими линиями между центром цепного зубчатого колеса и впадинами между зубьями цепного зубчатого колеса. В каждом сегменте кругового сегмента установлено, по меньшей мере, одно шумоизолирующее устройство. Техническим результатом является уменьшение износа эластичного элемента шумоизолирующего устройства и увеличение срока эксплуатации цепного зубчатого колеса. 11 з.п. ф-лы, 10 ил.
