DE 1425974 A1, 20.02.1969. US 3376756 A, 09.04.1968. GB 648940 А, 17.01.1951. DE 1273915 В, 25.07.1968. SU 1122842 А, 07.11.1984.
Имя заявителя:
ШТАЛЬ КРЕЙНСИСТЕМС ГМБХ (DE)
Изобретатели:
ВАЙНГЕРТНЕР Юрген (DE)
Патентообладатели:
ШТАЛЬ КРЕЙНСИСТЕМС ГМБХ (DE)
Приоритетные данные:
01.08.2006 DE 102006036163.6
Реферат

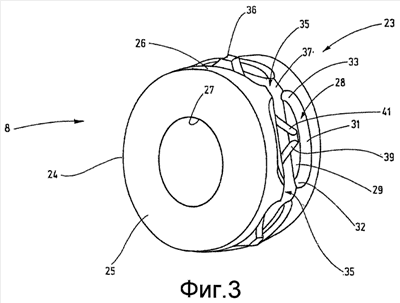

Изобретение относится к машиностроению и может быть использовано для перемещения деталей или в качестве грузозахватного средства. Направляющий ролик (8) для звеньевых цепей, например для круглозвенных цепей или цепей из профильной стали, имеет расположенные по периметру выемки (28) для горизонтальных звеньев цепей и выемки (35) для вертикальных звеньев цепей. Выемки (35) для вертикальных звеньев цепей отделены друг от друга зубьями (36). Боковые стороны (39, 41) зубьев (36), к которым прилегает вертикальное звено цепи под воздействием нагрузки, рассчитаны и профилированы специальным способом. Расчет производят так, что вертикальное звено цепи не прилегает своей передней частью к боковой поверхности зуба до определенной нагрузки цепи. Контакт между боковой поверхностью зуба и передней частью соответствующего вертикального звена цепи происходит, только начиная с определенной нагрузки цепи. Изобретение позволяет повысить эксплуатацию цепи. 28 з.п. ф-лы, 8 ил.
