ТАЙНОВ А.И. Новые виды зубчатых передач. Изд-во Академии наук БССР. - Минск, 1960, с.122-161. SU 1323796 А1, 15.07.1987. RU 2273777 С2, 10.04.2006. RU 2005114028 A, 20.11.2006. SU 173562 A, 07.09.1965.
Имя заявителя:
Вахрушев Юрий Васильевич (RU), Вахрушев Олег Юрьевич (RU)
Изобретатели:
Вахрушев Юрий Васильевич (RU) Вахрушев Олег Юрьевич (RU)
Патентообладатели:
Вахрушев Юрий Васильевич (RU) Вахрушев Олег Юрьевич (RU)
Реферат

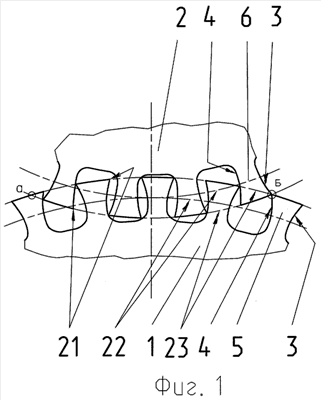

Изобретение относится к области машиностроения, точнее к зубчатым передачам, и может применяться во всех устройствах, предназначенных для сообщения вращательного движения, включая внешнее, внутреннее, реечное и червячное зацепления. Зацепление состоит из двух зубчатых колес (1, 2), у которых профили главных поверхностей (3, 4) зубьев (5, 6) выполнены вогнутыми и образованы линией, описываемой при обкатывании без скольжения одного из колес относительно сопрягаемого колеса точкой, принадлежащей окружности выступов обкатывемого колеса, по начальной окружности сопрягаемого колеса, совпадающей с делительной окружностью или любой другой, расположенной между основной окружностью и окружностью выступов этого колеса. Вогнутая линия при внешнем зацеплении - это удлиненная эпициклоида для обоих колес, при внутреннем зацеплении - это удлиненная гипоциклоида для наружного колеса и удлиненная перициклоида для внутреннего колеса, при реечном и червячном зацеплениях - это удлиненная циклоида для рейки и червяка и удлиненная эвольвента для колеса. Изобретение позволяет улучшить плавность работы зубчатой передачи и повысить ее КПД. 8 з.п. ф-лы, 9 ил.
