RU 2115852 C1, 20.07.1998. SU 1696327 A1, 07.12.1991. SU 1671484 A1, 23.08.1991. SU 1482830 A1, 30.05.1989. SU 1585179 A1, 15.08.1990.
Имя заявителя:
Козлов Георгий Леонидович (RU)
Изобретатели:
Козлов Георгий Леонидович (RU)
Патентообладатели:
Козлов Георгий Леонидович (RU)
Реферат

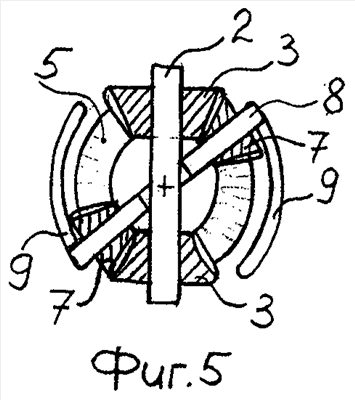

Изобретение относится к машиностроению, а именно к дифференциальным передачам. Самоблокирующийся дифференциал содержит корпус, в котором размещен палец (2) с двумя основными сателлитами (3) и взаимодействующие с ними две полуосевые шестерни, закрепленные на колесных полуосях. В корпусе также размещены два блокирующих сателлита (7), закрепленных на общей оси (8). Диаметр блокирующих сателлитов (7) меньше, чем диаметр основных сателлитов (3). Блокирующие сателлиты (7) находятся в постоянном зацеплении с одной из полуосевых шестерен. Шестерни и сателлиты могут быть выполнены коническими. Общая ось (8) блокирующих сателлитов (7) перпендикулярна колесным полуосям, то есть перпендикулярна оси симметрии дифференциала и ее концы размещены в диаметрально расположенных окнах (9), выполненных в корпусе. Ось (8) блокирующих сателлитов снабжена средством, ограничивающим ее угол поворота. Изобретение позволяет повысить надежность и сочетает возможность работы в режиме самоблокировки и работы в классическом (свободном) режиме. 2 з.п. ф-лы, 5 ил.
