SU 1368219 A1, 23.01.1988. US 6120407 A1, 19.09.2000. US 4819512 A, 11.04.1989. EP 0575152 A1, 22.12.1993.
Имя заявителя:
Снимщиков Вячеслав Константинович (RU)
Изобретатели:
Снимщиков Вячеслав Константинович (RU)
Патентообладатели:
Снимщиков Вячеслав Константинович (RU)
Реферат

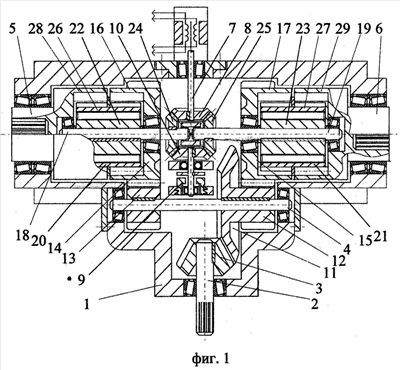

Изобретение относится к области автомобилестроения, а также транспортного машиностроения. Управляемый межколесный (межосевой) дифференциал содержит корпус (1), в котором установлены входной вал (2) с шестерней (3), промежуточный вал (4), выходные валы (7,8), управляющий привод, вал (5) управляющего привода с шестерней (6), блокировочную муфту, вал (9) блокировочного механизма с конической шестерней (10), установленные на промежуточном валу (4) ведомую шестерню (11) главной передачи и передаточные шестерни(12, 13), связанные с ведомой шестерней главной передачи, два симметричных циклоидальных редуктора (ЦР), ведущие шестерни (14, 15) которых выполнены заодно с ведущими солнечными колесами этих ЦР и установлены на управляющих валах. Промежуточные тела вращения состоят из сдвоенных попарно сателлитов (26, 27), которые установлены на эксцентриках (22, 23) управляющих валов и связаны друг с другом посредством конических оборачивающих шестерен (24, 25), блокирующей шестерни и привода управления (8). Во втором варианте исполнения управляемого межколесного (межосевого) дифференциала использован один управляющий вал, на котором установлены ступени переднего и заднего ЦР. Изобретение позволяет улучшить проходимость и управляемость транспортного средства. 2 н. и 2 з.п. ф-лы, 2 ил.
