SU 1696324 A1, 07.12.1991. RU 15532 U1, 27.10.2000. US 2008182700 A1, 31.07.2008. US 2008261749 A1, 23.10.2008.
Имя заявителя:
Открытое акционерное общество "Красноярский проектно-конструкторский технологический институт комбайностроения" (RU)
Изобретатели:
Гаев Сергей Викторович (RU) Захаров Юрий Анатольевич (RU) Черепанов Сергей Витальевич (RU)
Патентообладатели:
Открытое акционерное общество "Красноярский проектно-конструкторский технологический институт комбайностроения" (RU)
Реферат

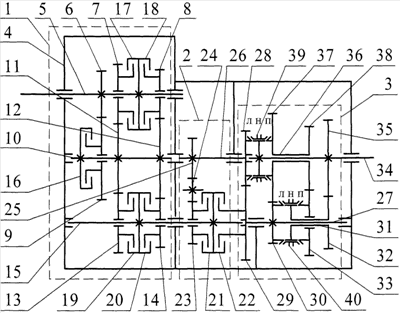

Изобретение относится к трансмиссиям транспортных средств. На входном валу основной коробки передач установлены три шестерни. Все три шестерни находятся в постоянном зацеплении с тремя зубчатыми колесами промежуточного вала. Зубчатые колеса, жестко связанные с промежуточным валом, находятся в постоянном зацеплении так же и с шестернями, свободно установленными на ведомом валу основной коробки передач. В основной коробке передач установлено пять муфт. На ведомом валу установлены две муфты механизма реверса. На промежуточном валу механизма реверса жестко установлена еще одна шестерня, находящаяся в постоянном зацеплении с зубчатым колесом, закрепленным на промежуточном валу коробки диапазонов. На промежуточном валу коробки диапазонов располагается жестко закрепленная шестерня и свободно установленный трубчатый вал, с закрепленным на нем зубчатым венцом, на трубчатом валу установлено зубчатое колесо. Соосно с промежуточным валом механизма реверса расположен выходной вал, на котором закреплено зубчатое колесо и свободно установлен блок шестерен с двумя зубчатыми венцами. Зубчатое колесо выходного вала находится в постоянном зацеплении с зубчатым венцом трубчатого вала, установленного на промежуточном валу коробки диапазонов. Зубчатое колесо, свободно установленное на трубчатом валу, зацеплено с одним из зубчатых венцов блока шестерен выходного вала. В коробке диапазонов установлены два синхронизатора. Достигается повышение КПД. 1 ил., 2 табл.
