Реферат

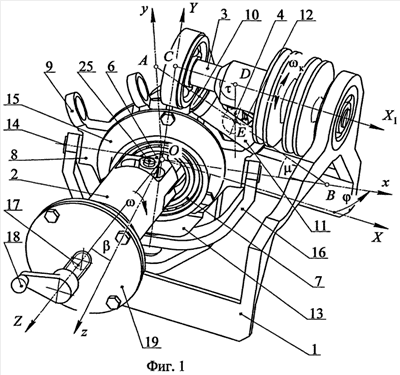

Предлагаемое изобретение относится к области машиностроения, в частности к колебательным механизмам высокомоментного вариатора нефрикционного типа. Механизм содержит корпус, установленные на подшипниках в корпусе входной вал и перпендикулярный ему колебательный вал, а также механизм качающейся шайбы. Механизм качающейся шайбы включает в себя посаженный на цапфы входного вала кривошип, устройство принудительного изменения угла наклона кривошипа относительно оси входного вала и образующую с кривошипом вращательную пару качающуюся шайбу. В корпусе с возможностью вращения установлена опорная вилка, взаимодействующая с качающейся шайбой посредством цапф. Колебательный вал снабжен коромыслом, а на качающейся шайбе установлена с возможностью вращения скрещивающаяся под прямым углом с осью кривошипа трубчатая направляющая с размещенным в ней шаровым роликом, образующим с коромыслом поступательно-вращательную пару. Техническим результатом является упрощение конструкции и повышение эксплутационных характеристик механизма. 16 ил.
