RU 2258853 C1, 20.08.2005. SU 1469232 A1, 30.03.1989. SU 487262 A, 05.10.1975. US 4538474 A, 03.09.1985.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Изобретатели:
Попов Андрей Васильевич (RU) Пындак Виктор Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Реферат

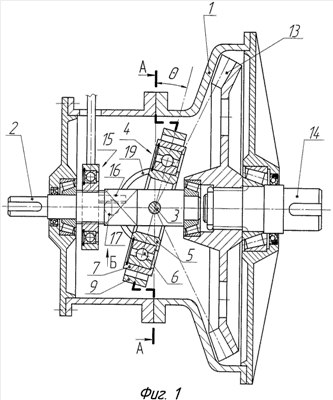

Изобретение относится к области машиностроения, в частности к импульсным вариаторам. Импульсный вариатор содержит корпус, ведущий вал, ведомый вал, качающуюся шайбу, снабженную внутренней втулкой и подшипником, который установлен в промежуточном кольце. Промежуточное кольцо соединено осями с наружным кольцом, которое снабжено цапфами. Указанные оси расположены по отношению к цапфам под углом, равным двойному значению угла делительного конуса передаточных звеньев в виде конических шестерен, установленных посредством механизмов свободного хода на указанных цапфах. Конические шестерни входят в зацепление с коническим колесом, жестко соединенным с ведомым валом. При этом механизм изменения угла наклона шайбы снабжен двумя зубчатыми секторами, находящимися в зацеплении с двумя цилиндрическими шестернями. Кинематическая связь цилиндрических шестерен с внутренней обоймой подшипника механизма изменения угла наклона качающейся шайбы выполнена в виде зубчатых реек. Решение направлено на увеличение диапазона регулирования передаточного отношения, улучшение массогабаритных характеристик вариатора, уменьшение неравномерности вращения выходного вала. 4 ил.
