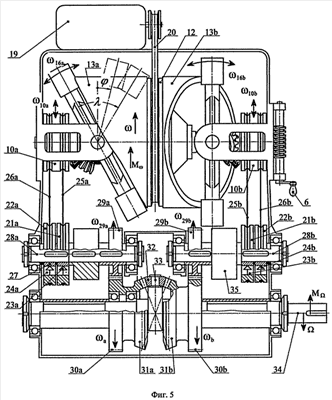

Изобретение относится к области машиностроения, в частности к колебательным механизмам нефрикционного высокомоментного вариатора. Механизм содержит установленный в корпусе с возможностью однонаправленного вращения кулачок - ведущее звено, ведомое звено, рукоятку управления и устройство преобразования однонаправленного вращения кулачка в колебательное вращение ведомого звена с возможностью плавного изменения размаха его колебаний от рукоятки управления. Устройство преобразования включает в себя установленное в корпусе, контактирующее с кулачком, кинематически связанное с ведомым звеном двухплечевое коромысло, коническое зубчатое колесо, рычаг с коническим зубчатым сектором, а также установленный в корпусе с возможностью поворота от рукоятки управления поворотник с перпендикулярными оси поворота цапфами, на которые посажен рычаг. При этом в двухплечевом коромысле выполнен контактирующий с рычагом кольцеобразный паз. Конический зубчатый сектор рычага соосен цапфам, а коническое зубчатое колесо соосно оси поворота поворотника, сцеплено с коническим зубчатым сектором и является ведомым звеном механизма. Решение направлено на упрощение конструкции и повышение эксплутационных характеристик механизма. 15 ил.
