| ИМПУЛЬСНАЯ БЕССТУПЕНЧАТАЯ ПЕРЕДАЧА |  |
Номер публикации патента: 2179674 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H029/22 | | Аналоги изобретения: | МАЛЬЦЕВ В.Ф. Механические импульсные передачи. - М.: Машиностроение, 1978, с. 62-63, рис. 21. RU 2082050 C1, 20.06.1997. RU 2127385 C1, 10.03.1999. |
| Имя заявителя: | Ярославский государственный технический университет | | Изобретатели: | Самохвалов Ю.И. | | Патентообладатели: | Ярославский государственный технический университет |
Реферат | |

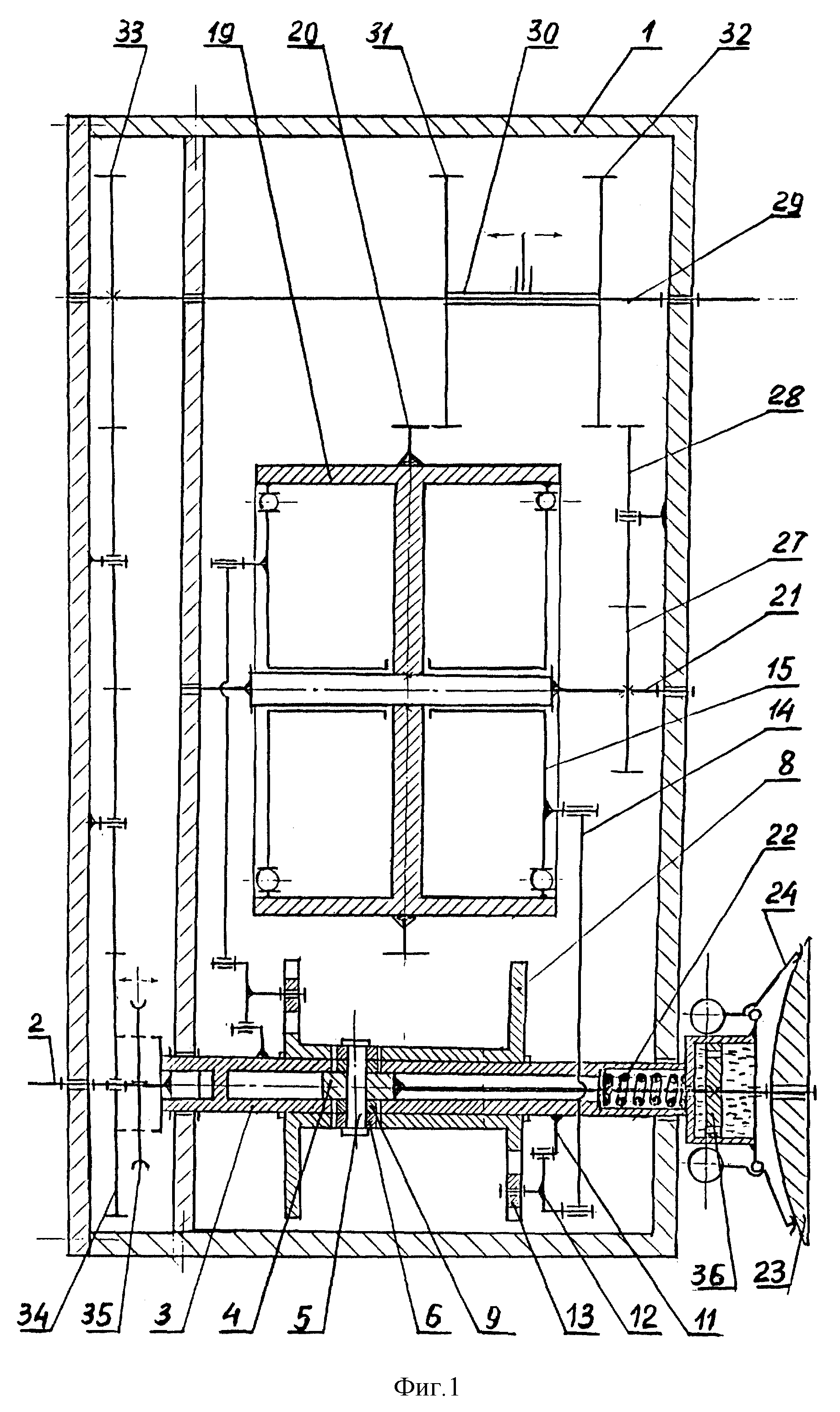

Изобретение относится к машиностроению. Импульсная бесступенчатая передача содержит корпус, валы, импульсный вариатор, включающий в себя муфту свободного хода, преобразующий кривошипно-коромысловый механизм, эксцентриковый механизм изменения длины кривошипа. В ведущем валу вариатора соосно и подвижно ему установлен шток с пальцем, расположенным в профильных пазах ведущего вала вариатора и профильных пазах ступицы. Ступица имеет радиальный паз с ползушкой, которая шарнирно соединена с эксцентриком, подвижно установленном на эксцентрике ведущего вала вариатора. Такая конструкция импульсной бесступенчатой передачи исключает работу вариатора на высшей (прямой) передаче, имеет плавное изменение передаточного отношения от нуля. Указанные особенности конструкции обеспечивают качество регулирования и оптимальные тягово-скоростные и топливо-экономические свойства, повышенную долговечность и надежность. 3 з.п. ф-лы, 7 ил.
|
