ВЫСОКОМОМЕНТНЫЙ ВАРИАТОР

Номер публикации патента: 2179673

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000117223/28		Получить полное описание патента

Реферат

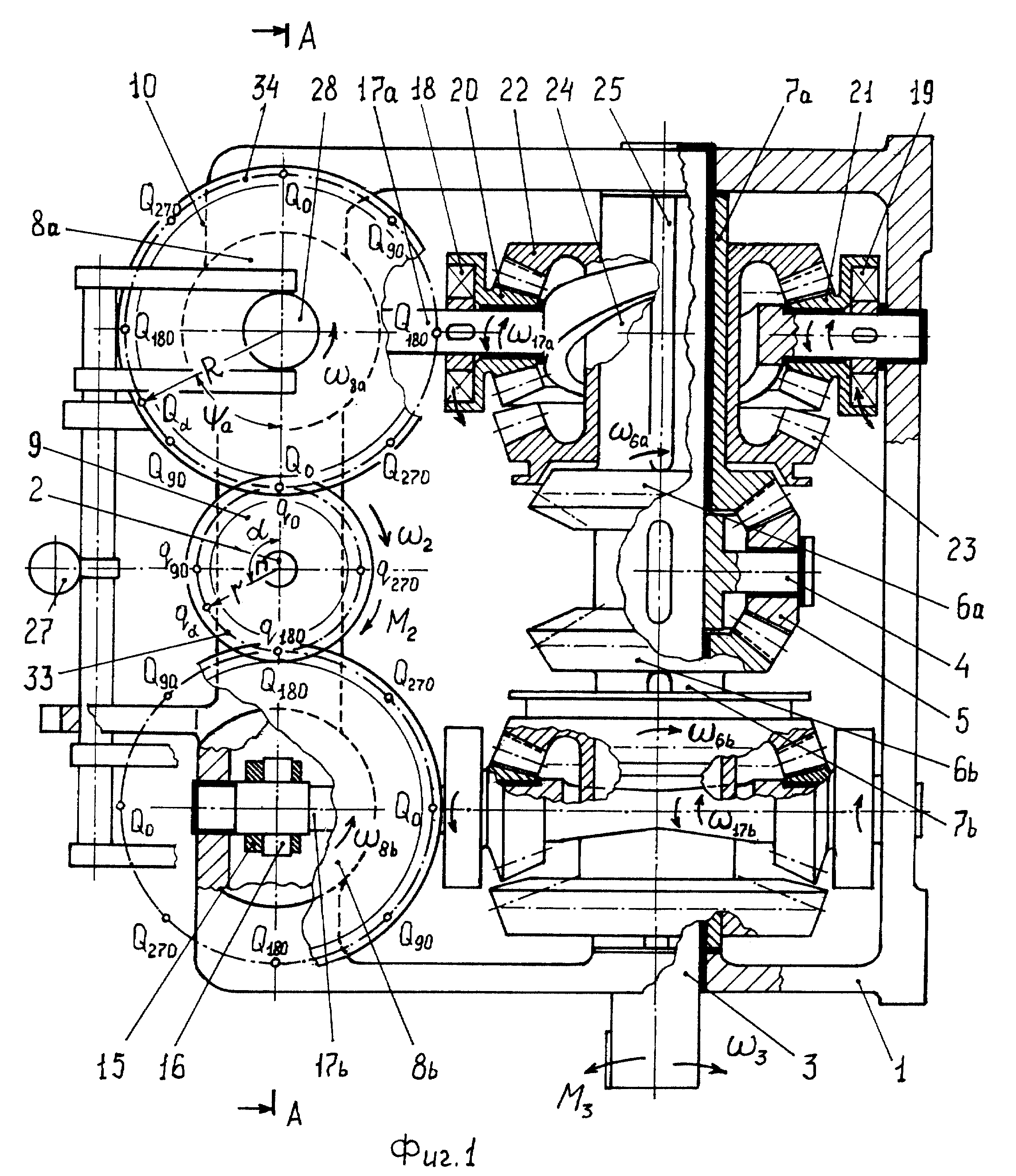

Изобретение относится к машиностроению. Вариатор содержит входной 2 и выходной 3 валы, трехвальный зубчатый дифференциал и приводные механизмы. Приводные валы 8а и 8б приводных механизмов установлены со сдвигом по фазе на 90o. Приводной вал каждого из приводных механизмов посредством зубчатой пары 9-10 связан с входным валом 2. В приводном валу установлен с возможностью осевого перемещения от рукоятки 27 изменения передаточного отношения шток 28, связанный серьгой 29 с косынками 12, смонтированными на валике 11 в проушинах приводного вала. Между косынками 12 закреплен подшипник 13, образующий с наклонным кривошипом 14 вращательную и подвижную в осевом направлении пару. Через наклонный кривошип 14 приводной вал связан с колебательным валом 17. Колебалельный вал 17 каждого из приводных механизмов через обгонные муфты 18, 19 и зубчатую передачу связан со ступицей колеса дифференциала. Водило дифференциала составляет единое звено с выходным валом. Технический результат - упрощение конструкции и повышение эксплутационных характеристик вариатора. 4 з.п. ф-лы, 7 ил., 1 табл.
