WO 2007099333 A, 07.09.2007. FR 2895482 A, 29.06.2007. US 4179944 A, 25.12.1979. US 2006266146 A1, 30.11.2006. SU 268182 A1, 01.01.1970.
Имя заявителя:
ЭРСЕЛЬ (FR)
Изобретатели:
ВОШЕЛЬ Ги (FR) МОРАДЕЛЬ-КАЗЕЛЛА Пьер (FR) БОДЮ Пьер (FR)
Патентообладатели:
ЭРСЕЛЬ (FR)
Приоритетные данные:
04.10.2007 FR 0706963
Реферат

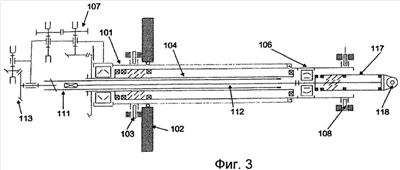

Изобретение относится к области авиастроения, более конкретно к телескопическому линейному исполнительному механизму для перемещения первого и второго элементов относительно неподвижного элемента. Исполнительный механизм содержит корпус (101), который прикреплен к неподвижному элементу (102) и используется как гильза для первого штока (106), вращательное движение которого заблокировано и который может быть приведен в поступательное движение приводным валом (104), который соединен с приводом (107) вращательного движения. Первый шток предназначен для прикрепления одним своим концом (108) к первому перемещаемому элементу и несет второй шток (117), с которым они выровнены вдоль общей оси, и к одному концу (118) которого прикреплен второй перемещаемый элемент. Причем имеется возможность блокировки вращательного движения второго штока (117), при этом он приводится в поступательное движение вторым приводным валом (112, 115), который проходит через корпус и соединен с приводами (113, 111) вращательного движения. Технический результат заключается в уменьшении трения между элементами привода, а также в уменьшении его габаритов. 2 н. и 6 з.п ф-лы, 9 ил.
