RU 2265764 С2, 10.12.2005. SU 1573274 А2, 23.06.1990. US 5549013 A, 27.08.1996. US 4534235 A, 13.08.1985.
Имя заявителя:
Ромашин Валерий Николаевич (RU), Ромашин Роман Валерьевич (RU)
Изобретатели:
Ромашин Валерий Николаевич (RU) Ромашин Роман Валерьевич (RU)
Патентообладатели:
Ромашин Валерий Николаевич (RU) Ромашин Роман Валерьевич (RU)
Реферат

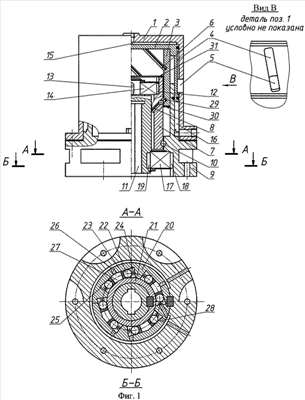

Изобретение относится к приводам, где требуется преобразовать возвратно-поступательное движение во вращательное в одном направлении. Вращающий момент во всех вариантах приводов создается с помощью клинового механизма, свернутого вокруг оси поворота. Входное звено (3) связано с подвижным элементом (2) двигателя. Осевая сила от двигателя направлена вдоль оси поворота. В первых двух вариантах хотя бы на одном звене клинового механизма есть выполненная по требуемому закону винтовая рабочая поверхность с углом подъема значительно больше угла трения. Входное звено, двигаясь по необходимому закону по направляющему элементу (5), заставляет поворачиваться выходное звено (11). Возникающий реактивный момент передается неподвижному звену (1) механизма. При холостом ходе двигателя выходное звено не поворачивается. В третьем и четвертом вариантах клиновой механизм содержит хотя бы одну условно замкнутую бесконечную винтовую рабочую поверхность правой и левой направленности с большими углами подъема. Оба хода двигателя рабочие. В пятом и шестом вариантах свернуто несколько клиновых механизмов, которые чередуют возможность передавать вращающий момент выходному звену. Изобретение позволяет исключить поворот выходного звена от воздействия внешних сил, уменьшить массу и габариты привода. 6 н.п. ф-лы, 22 ил.
