SU 1249247 A2, 07.08.1986. SU 1191658 A1, 15.11.1985. SU 724850 A1, 30.03.1980. RU 2022183 C1, 30.10.1994. JP 57157856 A, 29.09.1982. DE 19620604 C1, 24.07.1997.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Псковский государственный политехнический институт" (RU)
Изобретатели:
Лукьянов Юрий Николаевич (RU) Журавлев Юрий Николаевич (RU) Чижевский Алексей Брониславович (RU) Плохов Игорь Владимирович (RU) Донченко Михаил Александрович (RU) Перминов Андрей Леонидович (RU) Ильин Александр Викторович (RU) Тихонов Сергей Игоревич (RU) Комаров Алексей Викторович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Псковский государственный политехнический институт" (RU)
Реферат

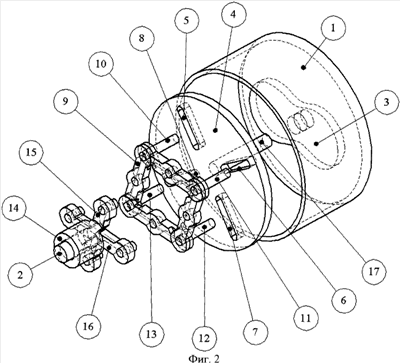

Изобретение относится к машиностроению, в частности к устройствам для преобразования равномерного вращательного движения в неравномерное вращательное и наоборот. Механизм содержит корпус, основной ведущий вал, кулачок, установленный на корпусе соосно ведущему валу, диск с направляющими, ромбический шарнирный четырехзвенник с пальцами, взаимодействующими с кулачком и направляющими, дополнительный ведущий вал, установленный соосно в основном ведущем валу, рычаги и ведомый вал. Ведущие валы шарнирно соединены рычагами с серединами противоположных сторон шарнирного четырехзвенника. Диск установлен с возможностью вращения и механически связан с ведомым валом. Пальцы расположены в вершинах шарнирного четырехзвенника. Направляющие расположены симметрично вдоль взаимно перпендикулярных осей симметрии на плоскости диска. Профиль кулачка описывается зависимостью полярного радиуса от полярного угла и длины стороны шарнирного четырехзвенника и представляет эквидистанту, отстоящую на величину радиуса пальца внутрь от базовой замкнутой кривой. Решение направлено на достижение плавности преобразования движения. 6 ил.
