| БЕСКОНТАКТНАЯ МАГНИТНАЯ ВИНТОВАЯ ПЕРЕДАЧА И ЕЕ ВАРИАНТЫ |  |
Номер публикации патента: 2183773 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H025/24 | | Аналоги изобретения: | SU 1219650 А, 23.03.1986. ГИНЗБУРГ Л.Б. и др. Механизмы с магнитной связью. - Л.: Машиностроение, 1973, с. 28, табл. 1.1, схема 40. |
| Имя заявителя: | Общество с ограниченной ответственностью "Лаборатории Амфора" | | Изобретатели: | Индукаев К.В.
Осипов П.А. | | Патентообладатели: | Общество с ограниченной ответственностью "Лаборатории Амфора" |
Реферат | |

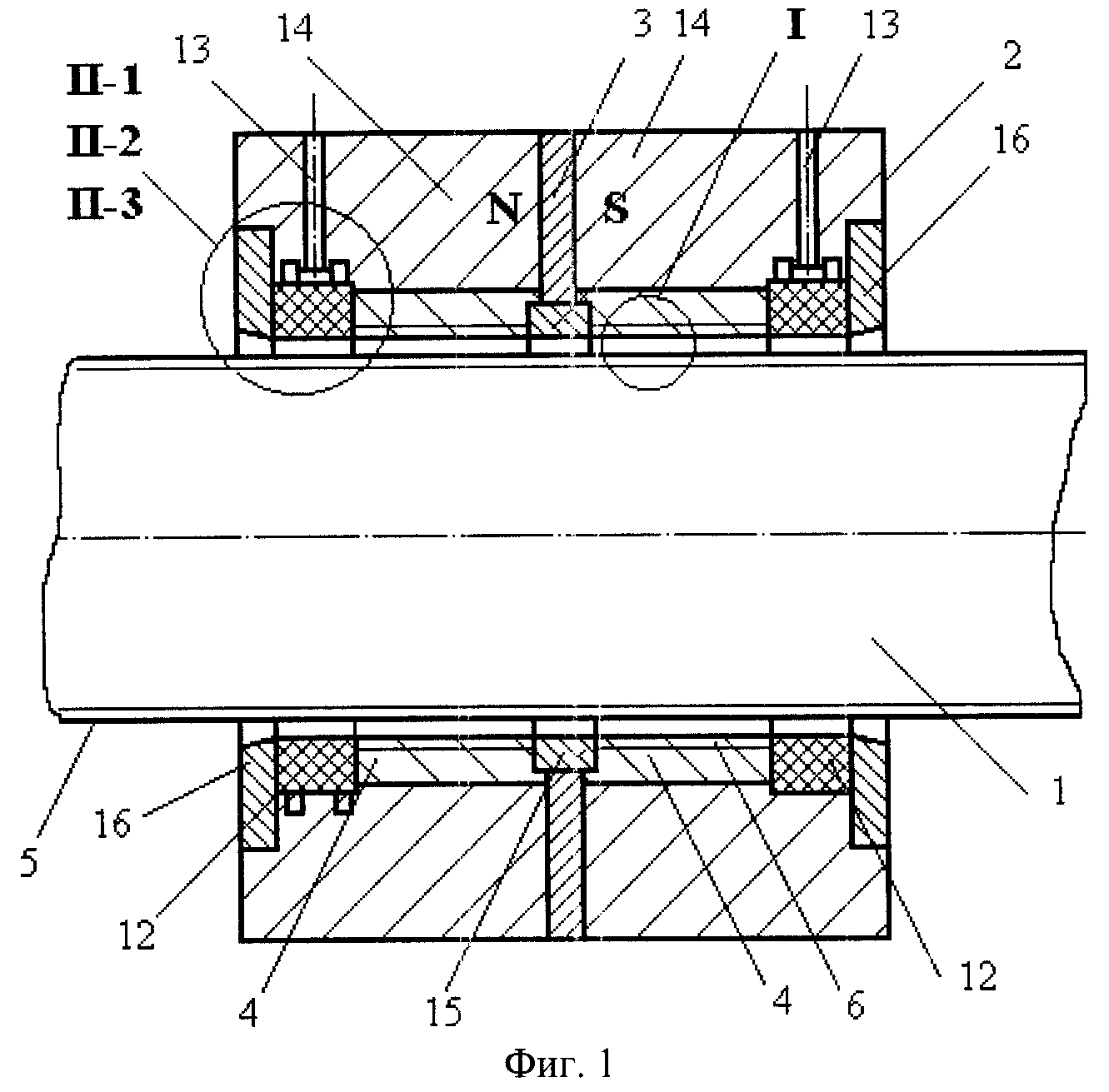

Изобретение относится к прецизионному машиностроению и предназначено для создания сверхточного линейного привода в станкостроении, метрологии, оптике и электронной промышленности. Бесконтактная магнитная винтовая передача содержит винт 1 и гайку 2, включающую постоянный магнит 3, выполненный в виде кольца с направлением намагничивания вдоль его оси, установленный между магнитопроводами 14 с полюсными наконечниками 4. На винте 1 и полюсных наконечниках 4 выполнена мелкомодульная резьба, канавки которой заполнены твердым немагнитным материалом заподлицо с вершинами гребней резьбы. Винт 1 и гайка 2 взаимодействуют между собой через радиальный зазор, в который через аэростатические дроссельные узлы 12, установленные на краях гайки 2, по подводящим каналам 13 подается сжатая текучая среда от внешнего источника. В качестве аэростатических дроссельных элементов 12 могут быть использованы кольца из пористого материала, жиклеры, калиброванные щелевые отверстия. Приведены варианты выполнения бесконтактной магнитной винтовой передачи. Повышена кинематическая точность и жесткость передачи при малых габаритных размерах. 4 с. и 6 з.п. ф-лы, 10 ил.
|
