Кожевников С.Н. Теория механизмов и машин. Учебное пособие для студентов вузов. Изд. 4-е исправленное. - М.: Машиностроение, 1973, с.167-168, рис.8.1. Кореняко А.С. Теория механизмов и машин. Издательское объединение «Вища школа», 1976, с.20, 21, 128, 129, рис.21, 143. Артоболевский И.И. Механизмы в современной технике. Том V Кулачковые ифрикционные механизмы. Механизмы с гибкими звеньями. - М.: Наука. Главная редакция физико-математической литературы, 1981, с.20, механизмы 2816, 2817. SU 1368547 A1, 23.01.1988. SU 44159 U1, 27.02.2005.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Сибирский государственный индустриальный университет" (RU)
Изобретатели:
Дворников Леонид Трофимович (RU) Ермолаева Наталья Юрьевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Сибирский государственный индустриальный университет" (RU)
Реферат

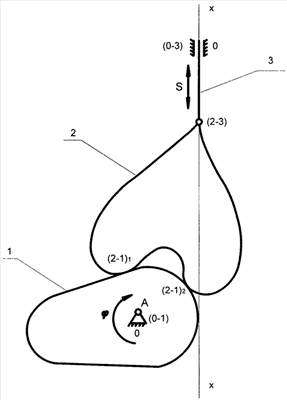

Изобретение относится к машиностроению, а конкретно к кулачковым механизмам. Кулачковый механизм состоит из кулачка, промежуточного звена, тяги и стойки. Кулачок образует со стойкой вращательную кинематическую пару. Тяга образует со стойкой поступательную кинематическую пару. Промежуточное звено входит с тягой во вращательную кинематическую пару, а с кулачком - в две высшие кинематические пары. Техническим результатом является обеспечение перемещения выходного звена в зависимости как от профиля кулачка, так и от профиля промежуточного звена. 1 ил.
