| УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ КОЛЕБАТЕЛЬНОГО ДВИЖЕНИЯ ВО ВРАЩАТЕЛЬНОЕ |  |
Номер публикации патента: 2184288 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H021/54 | | Аналоги изобретения: | SU 1249246, 07.08.1986. SU 667734, 18.06.1979. SU 1154504 А, 07.05.1985. |
| Имя заявителя: | Ульяновский государственный технический университет | | Изобретатели: | Белый Д.М. | | Патентообладатели: | Ульяновский государственный технический университет |
Реферат | |

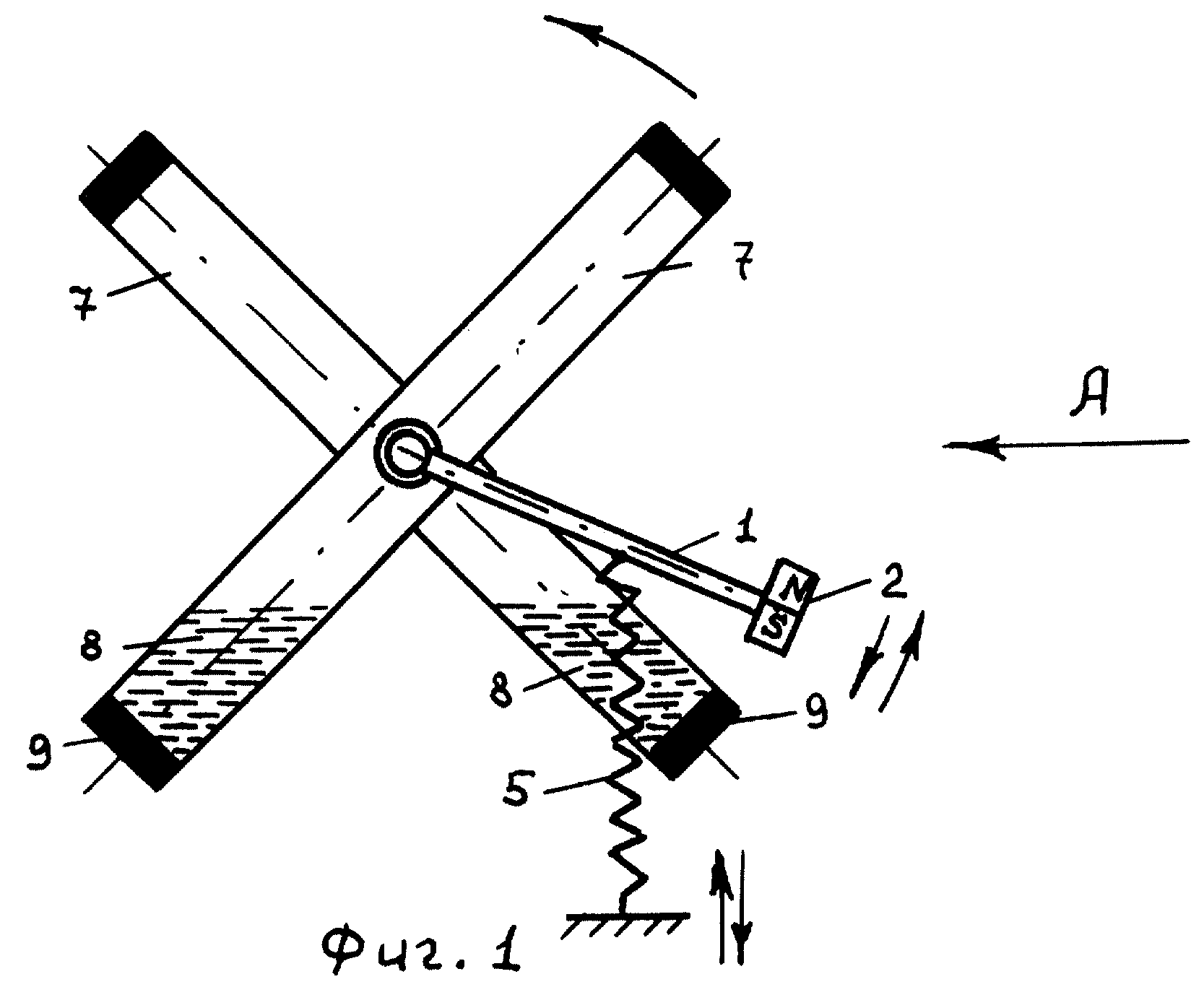

Изобретение относится к машиностроению и может быть использовано в качестве бесконтактных преобразователей различных видов движения друг в друга. Целью изобретения является создание устройства, обеспечивающего однонаправленное вращательное движение за счет поочередного действия сил магнитного взаимодействия и сил тяжести. Устройство содержит ведущее звено, выполненное в виде связанного с генератором колебаний штока с укрепленным на его конце постоянным магнитом, и ведомое звено. Ведомое звено выполнено в виде жестко укрепленных на горизонтальной оси, имеющей возможность вращения, плоских прямолинейных закрытых трубок. Трубки частично заполнены жидкостью и имеют на торцах ферромагнитные шайбы. Шток свободно установлен своим вторым концом на горизонтальной оси с возможностью относительного вращения и соединен своей средней частью с генератором механических колебаний. Подобная конструкция повышает КПД, надежность и расширяет функциональные возможности устройства. 3 ил.
|
