| ПЕРЕДАЧА ВРАЩЕНИЯ ИЗ ОДНОЙ ИЗОЛИРОВАННОЙ ПОЛОСТИ В ДРУГУЮ |  |
Номер публикации патента: 2181857 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H021/48 | | Аналоги изобретения: | RU 2080501 C1, 27.05.1997. GB 555879, 10.09.1943. FR 905241, 28.11.1945. RU 2004864 C1, 01.04.1991. GB 2161572 A, 15.01.1986. |
| Имя заявителя: | ООО "Реал-Лада" | | Изобретатели: | Мухин В.А. | | Патентообладатели: | ООО "Реал-Лада"
Мухин Валерий Александрович |
Реферат | |

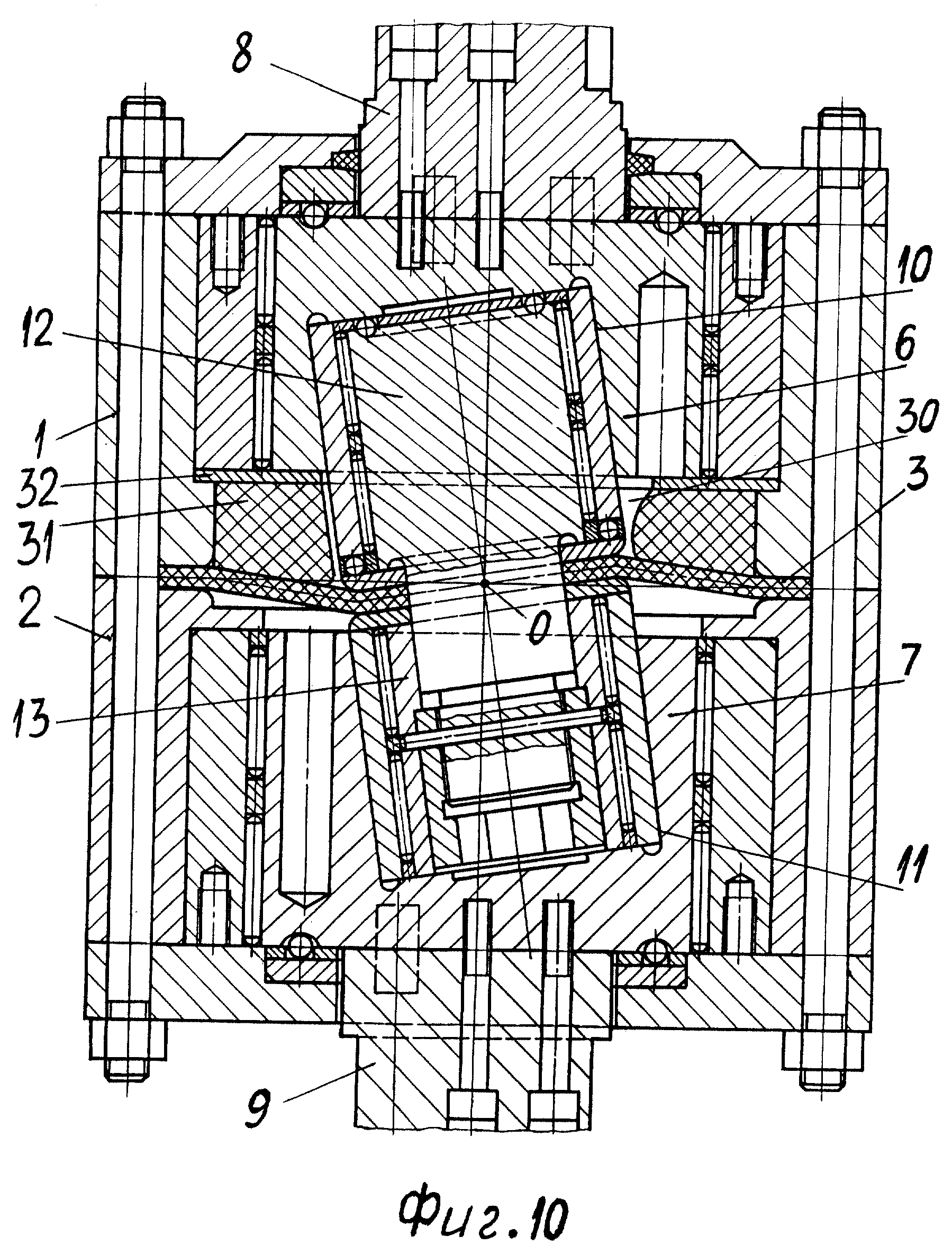

Изобретение относится к механизмам для передачи вращательного движения из одной полости в другую через герметичную гибкую оболочку и может применяться в энергетическом машиностроении. Технический результат - повышение надежности работы передачи. Передача содержит корпус с полостями разного давления, соосно установленные в корпусе ведущий и ведомый кривошипы, коромысло, установленное на подшипниках во внутренних отверстиях кривошипов, и гибкую герметичную оболочку. Гибкая герметичная оболочка выполнена в виде диска и закреплена на коромысле посредством двух шайб. Центральная, закрепленная часть гибкой оболочки расположена в плоскости, перпендикулярной оси коромысла, и наклонно к оси корпуса. Между торцом наружного кольца подшипников, в которых установлено одно из плеч коромысла, и одной из шайб, надетой на вторую ступень коромысла и находящейся в полости меньшего давления, установлен упорный подшипник. 6 з.п. ф-лы, 10 ил.
|
