RU 2311575 C2, 27.11.2007. WO 03064892 A1, 07.08.2003. DE 3924548 A1, 27.09.1990.
Имя заявителя:
Гирин Алексей Григорьевич (RU), Бабин Алексей Владимирович (RU)
Изобретатели:
Гулиа Нурбей Владимирович (RU) Давыдов Виталий Владимирович (RU)
Патентообладатели:
Гирин Алексей Григорьевич (RU) Бабин Алексей Владимирович (RU)
Реферат

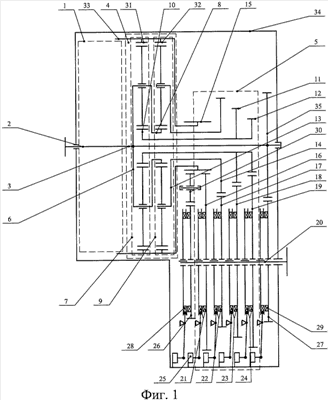

Изобретение относится к транспортному машиностроению и может быть использовано в качестве бесступенчатой коробки передач автомобилей и бесступенчатой трансмиссии гибридных силовых агрегатов с маховичным накопителем энергии. Широкодиапазонный бесступенчатый привод содержит бесступенчатую передачу (1) с соединенными между собой обратимыми электро- и гидромашинами. Бесступенчатая передача кинематически соединена с дифференциальной (4) и согласующей (5) передачами. Передаточные отношения зубчатых пар, образованных кинематической связью дифференциальной и согласующей передач, выполнены такими, чтобы при максимальном и минимальном передаточных отношениях бесступенчатой передачи вращение двух любых зубчатых колес, свободно сидящих на валу (20) и вступающих в периодическое одновременное соединение с этим валом, совпадало по направлению и частоте вращения. Выходное звено бесступенчатой передачи имеет периодическую связь с валом (20) согласующей передачи (5) через механизм реверса. Входные валы бесступенчатой передачи и всего супервариатора имеют периодическую кинематической связь с валом (20) согласующей передачи при отключении от него звеньев дифференциальных механизмов дифференциальной передачи. Изобретение позволяет упростить управление супервариатором, а также повысить его КПД и уменьшить установочную мощность и массу обратимых машин. 12 з.п. ф-лы, 10 ил.
