WO 98/36191 А, 20.08.1998. WO 03/062670 A, 31.07.2003. EP 1439325 A, 21.07.2004. US 4735430 A, 05.04.1988. US 1817159 A, 04.08.1931. DE 10338271 A1, 17.03.2005. GB 380485 A, 16.09.1932. SU 679751 A, 18.08.1979.
Имя заявителя:
ТОРОТРАК (ДИВЕЛОПМЕНТ) ЛИМИТЕД (GB)
Изобретатели:
ДАТСОН Брайан (GB)
Патентообладатели:
ТОРОТРАК (ДИВЕЛОПМЕНТ) ЛИМИТЕД (GB)
Приоритетные данные:
05.12.2005 GB 0524795.2
Реферат

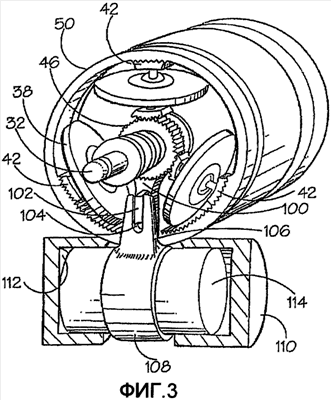

Изобретение относится к вариаторам качения, в которых усилие привода передается между дорожками качения посредством роликов, ориентация которых меняется в зависимости от изменения передаточного отношения. Вариатор содержит две дорожки качения, установленные для вращения вокруг общей оси. Противоположные профилированные поверхности дорожек качения ограничивают кольцевое пространство, содержащее, по меньшей мере, один ролик (38), который передает усилия привода между дорожками качения. Ролик установлен на водиле (42) таким образом, что его наклон к общей оси может изменяться для того, чтобы способствовать изменениям передаточного отношения вариатора. Ролики и их водила контролируются посредством механизма, содержащего солнечное (46) и кольцевое (50) зубчатые колеса, с которыми взаимодействует водило. Относительное вращение солнечного и кольцевого зубчатых колес вызывает наклон водила (42) так, что ролики поворачиваются к новому наклону. Для управления солнечным и кольцевым зубчатыми колесами предлагается сателлит (100), который взаимодействует с ними обоими. Вращательное положение водила контролируется независимо от его взаимодействия с солнечным и кольцевым зубчатыми колесами. Изобретение улучшает управление ориентацией роликов. 2 н. и 14 з.п. ф-лы, 11 ил.
