Давыдов Виталий Владимирович (RU) Гулиа Нурбей Владимирович (RU) Воробьев Дмитрий Викторович (RU) Лаврентьев Александр Иванович (RU)
Патентообладатели:
Закрытое акционерное общество "Комбарко" (RU)
Реферат

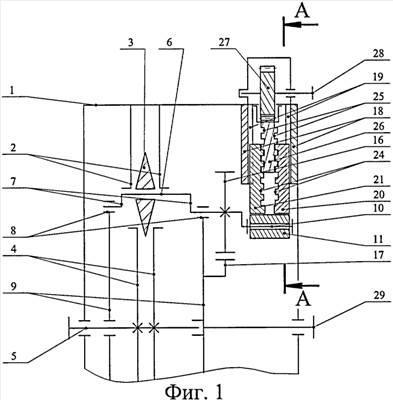

Изобретение относится к области машиностроения и может быть использовано в трансмиссиях транспортных средств. Дисковый планетарный вариатор содержит внешние центральные фрикционные диски (2), закрепленные на корпусе (1), внутренние центральные фрикционные диски (4), закрепленные на входном валу (5) вариатора, промежуточные конические фрикционные диски-сателлиты (3), установленные с возможностью вращения на поворотных рычагах (6), закрепленных на водиле (9), причем одна из групп концов поворотных рычагов снабжена толкателями (11), которые выполнены взаимодействующими с рабочей поверхностью переменной геометрии. Рабочая поверхность переменной геометрии выполнена в виде внутренней поверхности одного или нескольких рядов упоров (20, 21), расположенных в осевом направлении, причем все упоры (20, 21) кинематически связаны друг с другом и с корпусом вариатора. 8 з.п. ф-лы, 6 ил.
