СТУПЕНЬ ПЕРЕДАЧИ

Номер публикации патента: 2476740

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2010119572/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16H013/08   B60N002/225
Аналоги изобретения: EP 1323909 A2, 02.07.2003. CH 229919 A, 30.11.1943. SU 537619 A3, 30.11.1976. SU 655846 A1, 05.04.1979. DE 102005039733 A1, 01.03.2007.

Имя заявителя: КЕИПЕР ГмбХ & Ко. КГ (DE)
Изобретатели: ШЮЛЕР Рольф (DE)
БОССМАННС Бернд (DE)
КАЛЬМУС Карстен (DE)
Патентообладатели: КЕИПЕР ГмбХ & Ко. КГ (DE)
Приоритетные данные: 23.10.2007 DE 102007051031.6

Реферат

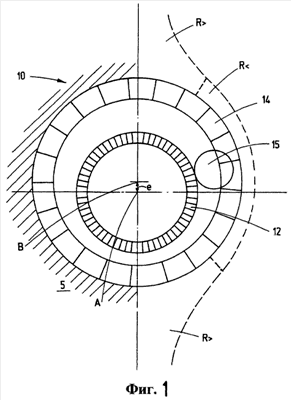

Изобретение относится к регулятору положения сиденья транспортного средства в виде ступени передачи (10). Ступень передачи (10) выполнена в виде ступени фрикционной передачи и содержит: корпус (5), ведущий элемент (12), ведомый элемент (14), отстоящий от ведущего элемента (12) на эксцентриситет (е). Причем между ведущим элементом (12) и ведомым элементом (14) образован клиновой зазор и расположено одно тело качения (15) для передачи усилий от ведущего элемента (12) к ведомому элементу (14). Между ведущим элементом (12) и ведомым элементом (14) для каждого приводного направления предусмотрено по одному такому телу качения (15), которое при вращении ведущего элемента (12) в направлении клинового зазора автоматически продвигается в клиновой зазор и зажимается там. Для ведущего элемента (12) и ведомого элемента (14) предусмотрены подшипники (8а, 14а), расположенные на стационарных местах в корпусе (5). При этом предусмотрен прижимной элемент (31), который жмет или тянет тело качения (15) в клиновой зазор между ведущим элементом (12) и ведомым элементом (14), а тела качения выполнены равнодействующими, кроме направления движения. Достигается повышение надежности устройства. 10. з.п. ф-лы, 14 ил.
