GB 2229509 А, 26.09.1990. SU 522363 А, 10.08.1976. GB 1283375 A, 26.07.1972. US 3889554 A, 17.06.1975.
Имя заявителя:
Государственное научное учреждение "Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси" (BY)
Изобретатели:
Старжинский Виктор Евгеньевич (BY) Басинюк Владимир Леонидович (BY) Мардосевич Елена Ивановна (BY)
Патентообладатели:
Государственное научное учреждение "Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси" (BY)
Приоритетные данные:
16.05.2008 BY а20080628
Реферат

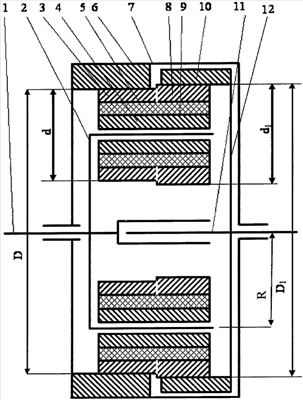

Изобретение относится к машиностроению и может быть использовано в приводных сервисных устройствах мобильной и бытовой техники, станков и технологического оборудования. Фрикционная планетарная передача содержит основные и дополнительные сателлиты, взаимодействующие с внутренними поверхностями соответственно основного (6) и дополнительного (10) солнечных колес. Сателлиты расположены в одной плоскости с осями, размещенными на расстоянии R от оси входного вала (1). Дополнительный сателлит жестко связан с основным сателлитом и имеет отличный от него диаметр наружной поверхности, который выбран из заданного соотношения. Основной и дополнительные сателлиты выполнены в виде двух коаксиально расположенных колец, между которыми размещен упругоэластичный кольцевой элемент (5). Изобретение позволяет уменьшить осевые размеры при существенном повышении ресурса работоспособности и нагрузочной способности фрикционной планетарной передачи. 1 з.п. ф-лы, 1 ил.
