RU 2207460 C2, 27.06.2003. SU 1471016 A1, 07.04.1989. SU 1776901 A1, 23.11.1992. RU 23934 U1, 20.07.2002. DE 4331482 A1, 24.03.1994.
Имя заявителя:
Кулагин Сергей Петрович (RU)
Изобретатели:
Кулагин Сергей Петрович (RU)
Патентообладатели:
Кулагин Сергей Петрович (RU)
Реферат

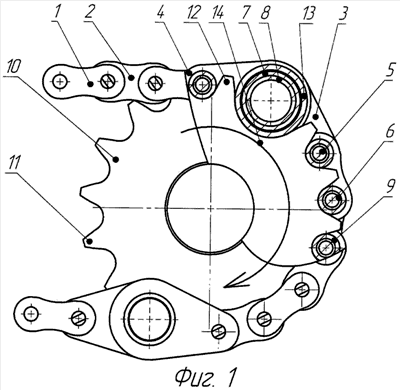

Изобретение относится к машиностроению, в частности к цепным передачам, используемым в конвейерах и транспортерах различного назначения, в том числе к сельскохозяйственным машинам по прессованию рулонов из скошенной растительной массы. Цепная передача содержит привод с ведущей (10) и ведомой звездочками и бесконечную цепь, выполненную с чередующимися звеньями двух различных по величине шагов. На звездочке выполнен дополнительный контур зацепления с несущим шарниром. Зубья (11, 12) звездочки, контактирующие с несущим шарниром, выполнены с разными боковыми профилями, соответствующими геометрии сопрягаемого шарнира несущего звена цепи. Несущий шарнир дополнительно снабжен роликом (13), обеспечивающим обкатывание бокового профиля зубьев звездочки, контактирующих с несущим звеном. Оси несущего шарнира цепи по отношению к ведущей звездочке выполнены совпадающими с делительной окружностью. Изобретение позволяет снизить нагрузки на зубья ведущей звездочки и на звенья цепи. 2 з.п. ф-лы, 4 ил.
