Куделин Сергей Григорьевич (RU), Пластовец Александр Владимирович (RU)
Изобретатели:
Куделин Сергей Григорьевич (RU)
Патентообладатели:
Куделин Сергей Григорьевич (RU) Пластовец Александр Владимирович (RU)
Реферат

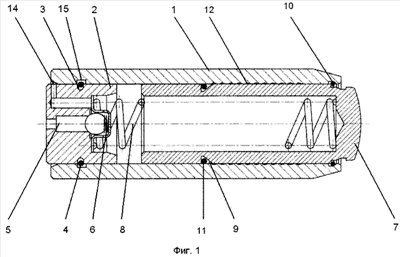

Изобретение относится к машиностроению, а именно к устройствам для натяжения цепи, и может найти применение в механизме привода распределительного вала двигателей внутреннего сгорания. Гидромеханическое устройство для натяжения цепи содержит корпус (1) в виде полого цилиндра, подвижную и образующую с корпусом плунжерную пару крышку (2) с кольцевой канавкой (3) и шариковым обратным клапаном (6), плунжер (7) с упорными элементами для образования шагового механизма фиксации обратного хода. Маслоподающий канал (5) выполнен в крышке (2), на которой дополнительно выполнена проточка, соединенная с маслоподающим каналом (5). Дроссельное отверстие (14) выполнено на крышке (2) с возможностью его перекрытия корпусом (1). Изобретение позволяет повысить надежность конструкции и снизить трудоемкость изготовления за счет отсутствия на крышке дополнительных кольцевых проточек и канавок. 2 ил.
