НАТЯЖНОЕ УСТРОЙСТВО И УСТАНОВОЧНЫЙ УЗЕЛ

Номер публикации патента: 2422701

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009131713/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16H007/12
Аналоги изобретения: WO 2006/076799 А, 27.07.2006. WO 2006/053432 A, 26.05.2006. US 5919107 A, 06.07.1999. SU 875135 A, 26.10.1981.

Имя заявителя: ДЗЕ ГЕЙТС КОРПОРЕЙШН (US)
Изобретатели: ШЕФЕР Хольгер (DE)
Патентообладатели: ДЗЕ ГЕЙТС КОРПОРЕЙШН (US)
Приоритетные данные: 22.01.2007 US 11/656,153

Реферат

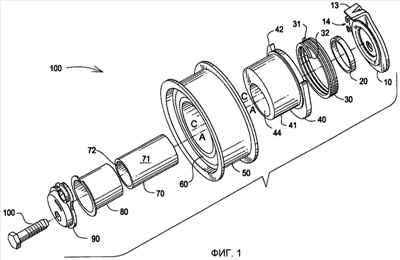

Изобретение относится к натяжному устройству и используется для создания предварительной нагрузки в системах ременной передачи. Натяжное устройство содержит основание (10), имеющее жестко соединенный с ним вал (70), поворотный рычаг (40), установленный с возможностью поворота на валу, шкив (50), установленный на поворотном рычаге с возможностью вращения, пружину (30), зацепленную между основанием и поворотным рычагом. Удерживающий элемент (90) жестко прикреплен к валу напротив основания. Поворотный рычаг (40) и пружина (30) расположены между удерживающим элементом и основанием. Первое отверстие (12) в основании, второе отверстие (91) в удерживающем элементе и отверстие (72) вала совместно взаимодействуют с крепежным элементом (110). Ось (В-В) отверстия (12) в основании смещена на заданное расстояние от оси (А-А) поворота поворотного рычага, а ось (С-С) вращения шкива (50) смещена на заданное расстояние от оси (А-А). Гнездо (92) для размещения инструмента выполнено в удерживающем элементе. Основание, вал и удерживающий элемент жестко соединены друг с другом с образованием жесткого установочного узла (200) так, что весь установочный узел (200) вращается как единое целое во время установки. Относительное перемещение между основанием, валом и удерживающим элементом во время установки отсутствует. Изобретение позволяет задавать и регулировать натяжение ремня. 3 з.п. ф-лы, 2 ил.
