SU 1693302 A1, 23.11.1991. RU 2335675 C1, 10.10.2008. SU 1634881 A1, 15.03.1991. SU 1280247 A1, 30.12.1985. ВОРОБЬЕВ И.И. Ременные передачи. - М.: Машиностроение, 1979. с.37.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Белгородский государственный технологический университет им. В.Г. Шухова" (БГТУ им. В.Г. Шухова) (RU)
Изобретатели:
Чертов Виктор Геннадьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Белгородский государственный технологический университет им. В.Г. Шухова" (БГТУ им. В.Г. Шухова) (RU)
Реферат

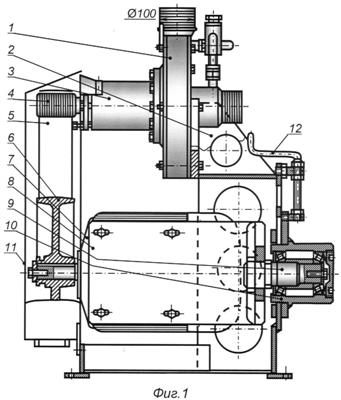

Изобретение относится к устройствам для автоматического натяжения ремня и может быть использовано в различных областях машиностроения и народного хозяйства. Устройство автоматического натяжения ремня содержит раму (2), качающееся L-образное основание (8), установленное в подшипниковом узле качания рамы с двигателем (7) и ведущим шкивом (6). Ведущий шкив установлен с эксцентриситетом относительно оси качания. Эксцентриситет установки двигателя определен по формуле: , где: - КПД опоры качания; - коэффициент тяги; D - диаметр ведущего шкива; - угол обхвата ремня. Изобретение позволяет повысить надежность ремня, подшипников двигателя и агрегата путем автоматического изменения необходимой величины натяжения ремня в зависимости от передаваемого крутящего момента, с учетом трения в узлах подвески. 2 ил.
