| ГИДРОНАТЯЖИТЕЛЬ ДЛЯ УСТРОЙСТВА НАТЯЖЕНИЯ ЦЕПИ |  |
Номер публикации патента: 2178847 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H007/08 | | Аналоги изобретения: | RU 2067232 C1, 27.09.1996. RU 2018745 C1, 30.08.1994. DE 3636918 A1, 05.05.1988. DE 3636919 А1, 05.05.1988. US 3407674 A, 29.10.1968. |
| Имя заявителя: | Открытое акционерное общество "Ярославский завод топливной аппаратуры" | | Изобретатели: | Медведев А.А.
Курманов В.В. | | Патентообладатели: | Открытое акционерное общество "Ярославский завод топливной аппаратуры" |
Реферат | |

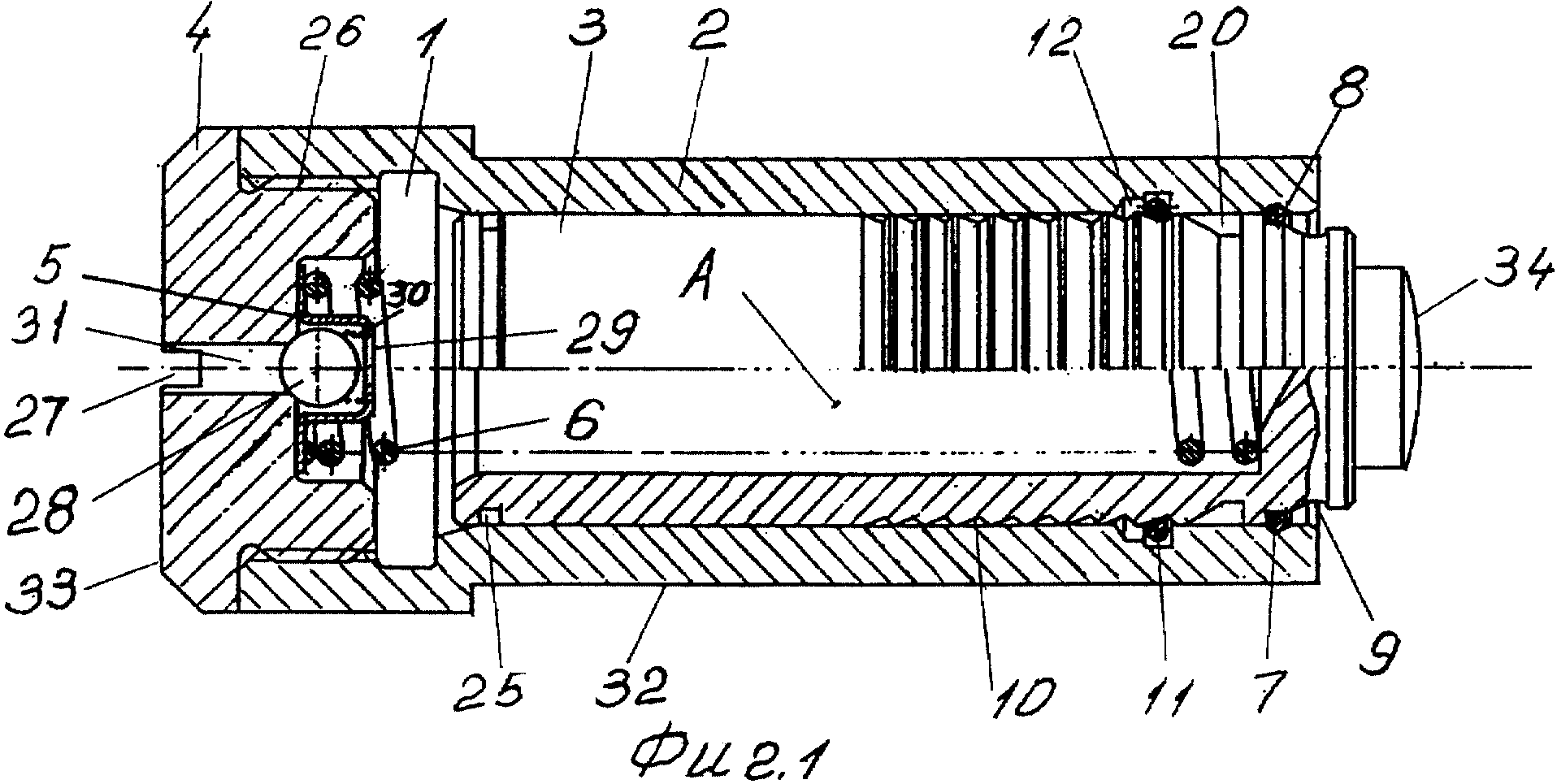

Изобретение относится к машиностроению, преимущественно к моторостроению. Гидронатяжитель содержит полый цилиндрический корпус 2, крышку 4 с обратным клапаном 5, силовую пружину 6, плунжер 3, выполненный в виде стакана и составляющий с корпусом 2 прецизионную пару. На плунжере 3 имеется ряд канавок несимметричного профиля и две дополнительные канавки 20, 25, одна из которых находится в промежутке между канавками 10 шагового механизма и канавкой 9 для монтажного кольца, а другая канавка 25 прямоугольного сечения расположена со стороны открытого торца плунжера 3. В корпусе 2 гидронатяжителя имеется ступенчатая канавка, в которой располагается упорное кольцо 11. Технический результат: повышение технологичности изготовления и технического обслуживания, повышение надежности работы. 1 з. п. ф-лы, 6 ил.
|
