ДЛОУГИЙ В.В., МУХА Т.И. и др. Приводы машин. Справочник. - Л.: Машиностроение, 1982, с.49, рис.1.6а. FR 2482234 A1, 13.11.1981. КОЖЕВНИКОВ С.Н. и др. Элементы механизмов. - М.: Оборонгиз, 1956, с.220, фиг.754. RU 2071631 С1, 10.01.1997.
Имя заявителя:
Говоров Николай Сергеевич (RU)
Изобретатели:
Артемов Валерий Валентинович (RU) Говоров Николай Сергеевич (RU) Говоров Сергей Николаевич (RU) Молокин Юрий Валентинович (RU) Савельев Виктор Юрьвич (RU) Чурзин Денис Александрович (RU)
Патентообладатели:
Говоров Николай Сергеевич (RU)
Реферат

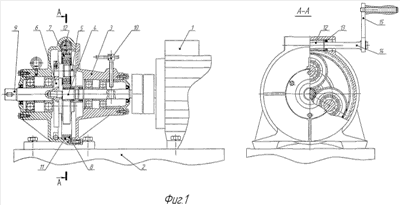

Изобретение относится к приводам машин с шестеренными редукторными передачами. Привод машины содержит приводной двигатель (1) и планетарный редуктор, который снабжен устройством (10) для стопорения солнечного колеса (4). Корончатое колесо (8) подвижно укреплено в корпусе (3) планетарного редуктора с возможностью вращения вокруг своей оси. Вал приводного двигателя расположен на одной геометрической оси с солнечным колесом (4). Водило (6) образует выходной вал (9) планетарного редуктора. На внешней цилиндрической поверхности корончатого колеса выполнены червячные зубья (11), в зацепление с которыми, образуя червячную передачу, введен червяк (12). Червяк подвижно укреплен в подшипниковых опорах и снабжен конструктивными элементами для присоединения к нему второго приводного двигателя. Изобретение позволяет обеспечить возможность резервного, в частности ручного привода машины, возможность точного позиционирования выходного вала привода и возможность получения на выходном валу привода движения, координаты которого являются результатом сложения (суперпозиции) двух движений, каждое из которых передается по отдельной кинематической цепи от отдельного приводного двигателя. 2 з.п. ф-лы, 2 ил.
