Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Изобретатели:
Турбин Юрий Иванович (RU) Щукина Надежда Викторовна (RU) Рябко Евгений Николаевич (RU) Темнова Тамара Васильевна (RU)
Патентообладатели:
Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" (RU)
Реферат

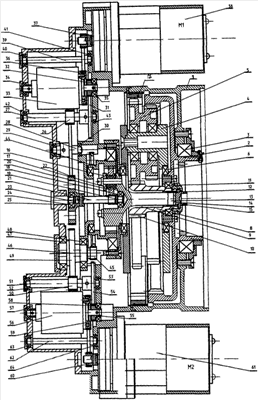

Изобретение относится к области космической техники и может быть использовано, например, для сообщения вращательного движения различным механизмам космических летательных аппаратов. Устройство содержит корпус, планетарный многоступенчатый редуктор с двумя предохранительными муфтами (33, 56), с двумя приводными элементами (38, 61), с блоками шестерен (27, 46, 51) и паразитными шестернями. Первая ступень планетарного редуктора включает зубчатое колесо с внутренними зубьями, заторможенное эпициклическое колесо (7), водило (4) с двухвенцовыми сателлитами (5), солнечную шестерню (8) в виде стакана с зубчатой полумуфтой (12) с внутренними зубьями. Вторая ступень планетарного редуктора включает полумуфту (13) с наружными зубьями, эпициклическое колесо (44), солнечную шестерню (21), связанную с первой предохранительной муфтой (33) посредством большой шестерни (22), первой паразитной шестерни (28), первого блока шестерен (27) и малой шестерни (32). Эпициклическое колесо (44) связано со второй предохранительной муфтой (56) посредством второго (46) и третьего (51) блоков шестерен и малой шестерни (55). Первая предохранительная муфта (33) связана с первым приводным элементом (38) посредством большой шестерни (36), второй паразитной шестерни (39) и малой шестерни (37). Вторая предохранительная муфта (56) связана со вторым приводным элементом (61) посредством большой шестерни (59), третьей паразитной шестерни (62) и малой шестерни (60) установленной на выходном валу второй предохранительной муфты. Приводные элементы (38, 61) выполнены с электротормозами. Изобретение позволяет повысить кпд устройства. 1 ил.
