SU 370085 A1, 15.02.1973. BY 8418 C1, 30.08.2006. JP 2006052832 A, 23.02.2006. US 2005247147 A1, 10.11.2005. US 4738149 A, 19.04.1988.
Имя заявителя:
ДЖИ ЭМ ГЛОУБАЛ ТЕКНОЛОДЖИ ОПЕРЕЙШНЗ, ИНК. (US)
Изобретатели:
СИНГХ Теджиндер (US) ПОРТЕЛЛ Патрик С. (US)
Патентообладатели:
ДЖИ ЭМ ГЛОУБАЛ ТЕКНОЛОДЖИ ОПЕРЕЙШНЗ, ИНК. (US)
Приоритетные данные:
12.05.2009 US 61/177,426 21.04.2010 US 12/764,612
Реферат

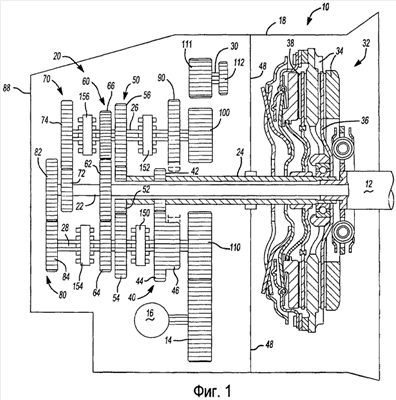

Изобретение относится к многоступенчатой коробке передач с двойным сцеплением, содержащей три оси для установления семи или более передач. Коробка (10) передач включает в себя входной элемент (12), выходной элемент (14) и зубчатый механизм (20). Зубчатый механизм (20) включает в себя вал (22), полый вал (24), концентричный с валом (22) и перекрывающий его, промежуточный вал (26) и промежуточный вал (28), являющиеся параллельными. Зубчатый механизм (20) также включает в себя множество копланарных, находящихся в зацеплении зубчатых передач (40, 50, 60, 70 и 80). Узел (32) двойного сцепления подсоединен между входным элементом (12) и валами (22, 24) и содержит первый и второй элементы сцепления (36 и 38), соединяющие входной элемент (12) с валом (22) и входной элемент (12) с валом (24) соответственно. Коробка передач (10) также включает в себя синхронизаторы (150, 152, 154 и 156). Достигается упрощение управления, уменьшение массы, стоимости и улучшение компоновки. 2 н. и 17 з.п. ф-лы, 2 ил.
