КИРДЯШЕВ Ю.Н. Многопоточные передачи дифференциального типа. - Л.: Машиностроение, 1981, с.127, табл.5.6, схема 1. SU 216407 А, 17.07.1968. DE 9115743 U1, 20.02.1992. DE 2913709 A1, 16.10.1980. US 3209618 A, 05.10.1965.
Имя заявителя:
Тумасян Ашот Робертович (RU), Салов Дмитрий Александрович (RU)
Изобретатели:
Салов Дмитрий Александрович (RU)
Патентообладатели:
Тумасян Ашот Робертович (RU) Салов Дмитрий Александрович (RU)
Реферат

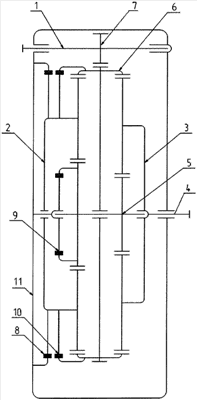

Изобретение относится к транспортному машиностроению. Планетарная коробка передач содержит соединенные между собой солнечные шестерни (5), водила (2, 3) первой и второй ступени с сателлитами, коронные шестерни (6) первой и второй ступени, жестко соединенные между собой и с внешним зубчатым венцом (7). Выходной вал (4) соединен с водилом (3) второй ступени. Первый фрикционный механизм (8) в закрытом положении исключает вращение водила (2) первой ступени относительно корпуса (1). Второй фрикционный механизм (9) в закрытом положении исключает вращение водила (2) первой ступени относительно коронных шестерен (6). Третий фрикционный механизм (10) в закрытом положении исключает вращение солнечных шестерен (5) относительно корпуса (1). Изобретение позволяет повысить эффективность и надежность коробки передач в процессе эксплуатации. 1 ил.
