RU 2298713 C1, 10.05.2007. EP 0125365 A1, 21.11.1984. EP 1398529 A2, 17.03.2004.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Камская государственная инженерно-экономическая академия" (RU)
Изобретатели:
Волошко Владимир Владимирович (RU) Салахов Ильдар Ильгизарович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Камская государственная инженерно-экономическая академия" (RU)
Реферат

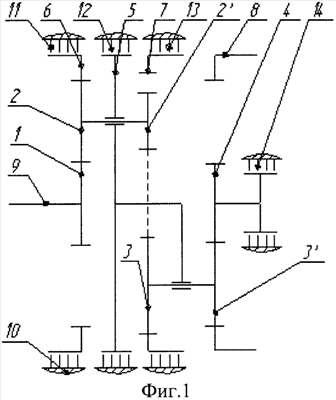

Изобретение относится к автотранспортному машиностроению и касается конструкции автоматических ступенчатых планетарных коробок передач (АКП), которые могут быть использованы в автоматических трансмиссиях транспортных средств. Автоматическая ступенчатая коробка передач имеет планетарную систему, представляющую собой многопоточный дифференциальный механизм, водило (5) которого с тремя парами сцепленных двухвенцовых сателлитов является общим для первого, второго и третьего планетарных рядов. Водило (5), коронное колесо (6) первого планетарного ряда, коронное колесо (7) второго планетарного ряда и солнечная центральная шестерня (4) третьего планетарного ряда связаны соответственно фрикционными тормозами (12, 11, 13, 14) с картером (10) коробки передач. Коронное колесо (8) является выходным звеном коробки передач. Использование в кинематической схеме многопоточного дифференциального механизма дополнительных планетарных рядов позволяет реализовать различные варианты конструкций, обеспечивающих увеличение диапазона изменения передаточных отношений, улучшить тягово-динамическую и топливно-экономическую характеристики за счет увеличения числа передач до 8-12 в пределах диапазона, увеличить КПД коробки передач, расширить типы транспортных средств, на которые можно установить данную коробку передач. 5 з.п. ф-лы, 5 ил.
