| ГИДРОМЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ |  |
Номер публикации патента: 2162553 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H003/66 B60K017/10 | | Аналоги изобретения: | US 5188375 A, 23.02.1993. EP 0305045 A1, 01.03.1989. WO 92/17716 A1, 15.10.1992. SU 1059328 A, 07.12.1983. SU 456938 A, 20.02.75 |
| Имя заявителя: | Нагайцев Максим Валерьевич | | Изобретатели: | Нагайцев М.В.
Харитонов С.А.
Сологуб С.А.
Юдин Е.Г.
Брекалов В.Г.
Денисов А.В.
Лысков А.Н. | | Патентообладатели: | Нагайцев Максим Валерьевич
Харитонов Сергей Александрович
Сологуб Сергей Александрович
Юдин Евгений Григорьевич
Брекалов Владимир Григорьевич
Денисов Алексей Валерьевич
Лысков Александр Николаевич |
Реферат | |

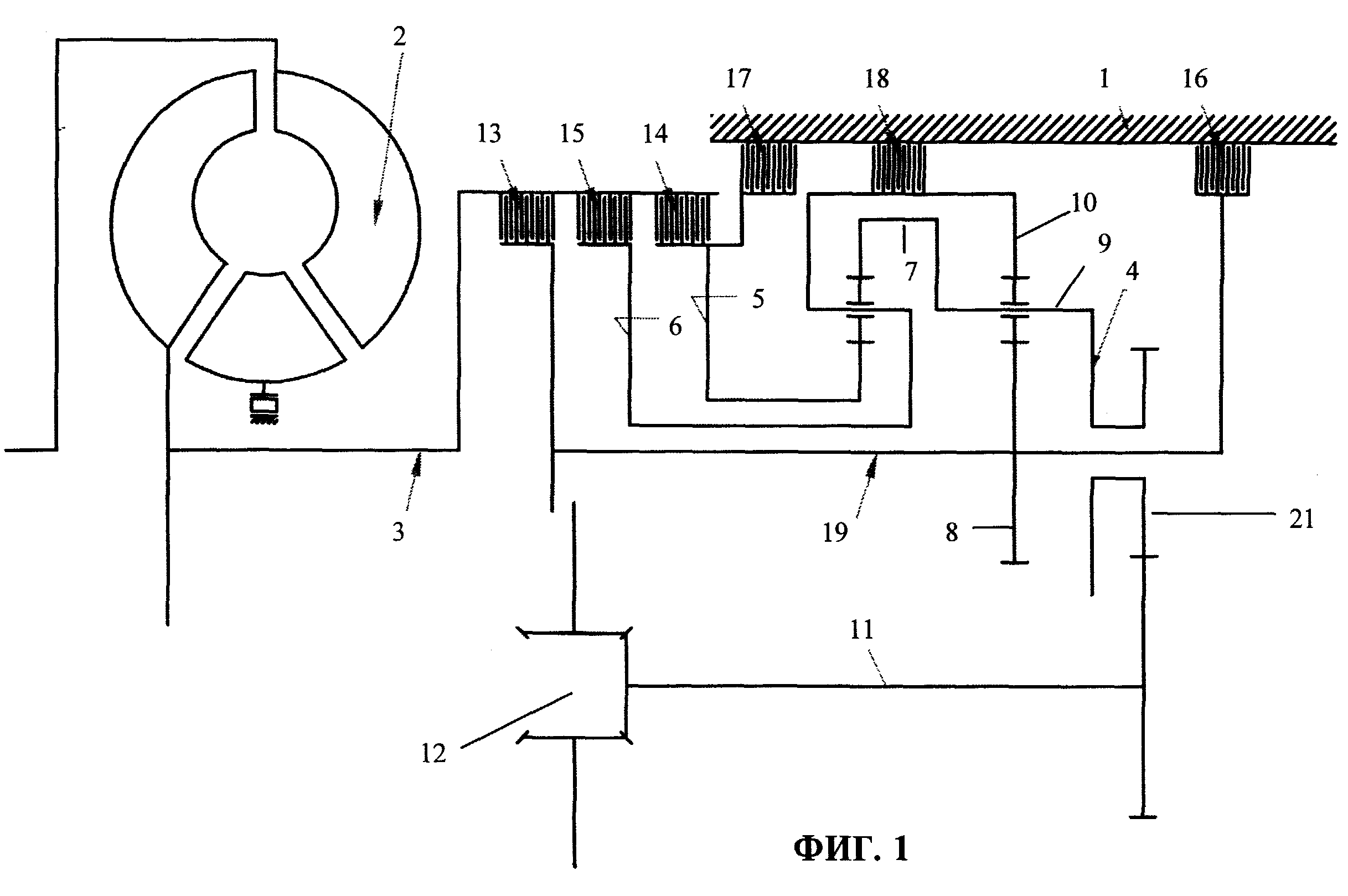

Изобретение относится к автотранспортному машиностроению. Гидромеханическая коробка передач содержит гидродинамический преобразователь крутящего момента, планетарный редуктор, составленный из двух планетарных рядов, три фрикционные муфты и три тормоза. Выходное звено гидродинамического преобразователя крутящего момента связано через отдельные управляемые фрикционные муфты с солнечными шестернями обоих планетарных рядов и водилом первого планетарного ряда. Солнечные шестерни обоих планетарных рядов связаны с картером через фрикционные тормоза. Водило первого планетарного ряда связано с коронной шестерней второго планетарного ряда через фрикционный тормоз с картером. Коронная шестерня первого планетарного ряда связана с водилом второго планетарного ряда. Ведущее звено кинематической цепи привода дифференциала ведущего моста расположено между вторым планетарным рядом и фрикционным тормозом солнечной шестерни этого ряда и связано с водилом второго планерного ряда. Расширены кинематические возможности коробки передач при сохранении габаритных показателей. 1 з.п.ф-лы, 2 ил.
|
