RU 2398145 С1, 27.08.2010. SU 1504421 A1, 30.08.1989. GB 2195002 A, 23.03.1988. DD 63248 A, 05.08.1968. US 3635103 A, 18.01.1972. FR 2166690 A5, 17.08.1973.
Имя заявителя:
Открытое акционерное общество "МОСКОВСКИЙ ВЕРТОЛЕТНЫЙ ЗАВОД ИМ. М.Л. МИЛЯ" (RU)
Изобретатели:
Марюшин Анатолий Викторович (RU)
Патентообладатели:
Открытое акционерное общество "МОСКОВСКИЙ ВЕРТОЛЕТНЫЙ ЗАВОД ИМ. М.Л. МИЛЯ" (RU)
Реферат

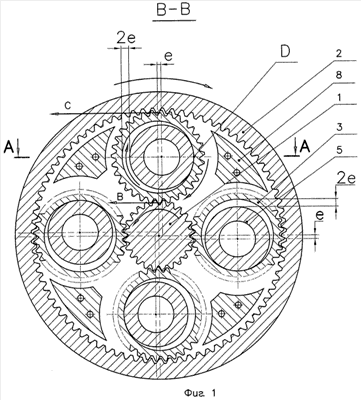

Изобретение относится к деталям машин и может быть использовано в конструкции редукторов вертолетов. Планетарная передача содержит центральные зубчатые колеса (1, 2), водило, сателлиты (3), установленные на валах (5) водила с подшипниками. Подшипники установлены концентрично с валами в корпусе водила. Наружный диаметр рабочего участка вала (5), взаимодействующего с сателлитом (3), меньше внутреннего диаметра сателлита на величину удвоенного эксцентриситета. Оси валов смещены относительно осей сателлитов на величину эксцентриситета. Наличие разницы наружного диаметра вала (5) и внутреннего диаметра сателлита (3) на величину удвоенного эксцентриситета позволяет при взаимодействии элементов планетарной передачи совершать сателлиту (3) как качательные движения относительно поверхности контакта с рабочим участком вала, так и движение обката относительно всей поверхности вала (5). Изобретение позволяет обеспечить равномерность износа поверхности, по которой обкатывается сателлит, увеличивая таким образом равномерность износа и ресурс планетарной передачи в целом. 2 з.п. ф-лы, 2 ил.
