WO 9522017 A1, 17.08.1995. PL 169808 B1, 20.09.1996. US 3129611 A, 21.04.1964. RU 2258850 C2, 20.08.2005.
Имя заявителя:
СПИНЕА С.Р.О. (SK)
Изобретатели:
ЯНЕК Бартоломей (SK)
Патентообладатели:
СПИНЕА С.Р.О. (SK)
Приоритетные данные:
03.11.2006 EP EP06022909.3
Реферат

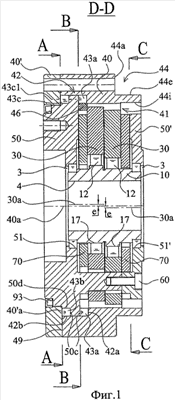

Изобретение относится к передачам, преобразующим планетарные движения колес во вращательное движение выходного элемента. Передача содержит колесо (40) с внутренними зубьями (41) и осью вращения (40а), выполненное в виде полого цилиндра с торцевыми сторонами (49), в котором с возможностью вращения установлены приводной входной вал (10) и выходной элемент. Выходной элемент содержит два элемента вращения (50, 50'), сопряженных между собой без возможности проворота, имеющих круглое сечение в плоскости, перпендикулярной оси вращения (40а), между которыми расположено, по меньшей мере, одно колесо (30), а также элементы (70), преобразующие планетарные движения колеса (30) во вращательные движения выходного элемента. В этой передаче силы, обеспечивающие связность выходного элемента, а также усилия опоры, действующие между выходным элементом и колесом (40), не зависят друг от друга. Изобретение позволяет упростить сборку передачи и повысить удельную мощность при сохранении тех же размеров. 18 з.п. ф-лы, 17 ил.
