RU 2241878 C2, 10.12.2004. RU 2364774 C1, 20.08.2009. SU 911069 A, 07.03.1982.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Сибирский государственный технологический университет" (RU)
Изобретатели:
Нечаев Александр Иванович (RU) Нечаев Михаил Александрович (RU) Руденко Анатолий Павлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Сибирский государственный технологический университет" (RU)
Реферат

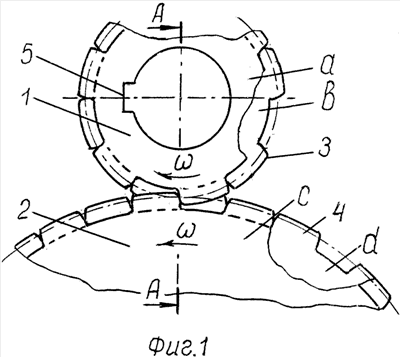

Изобретение относится к зубчатым передачам и может найти применение при проектировании компактных механизмов для привода рабочих органов машин и механизмов. Зубчатая передача содержит несколько одинаковых ступеней, включающих шестерню (а) и колесо (с), где каждая последующая шестерня (а) и каждое последующее колесо (с) смещены относительно предыдущих на один и тот же шаг =D/z·n, где D - диаметр начальной окружности шестерни (колеса); z - число зубьев шестерни (колеса); n - число ступеней зубчатой передачи, при этом коэффициент перекрытия зубьев передачи и ее число ступеней n устанавливаются в соответствии с зависимостью =c=n1, где с - коэффициент перекрытия зубьев ступени. Угловой шаг между зубьями шестерни выполнен в диапазоне от 90° до 360°, где число зубьев на шестерне составляет 4, 3, 2 и 1 зуб соответственно. Передаточное отношение зубчатой передачи с одним зубом на шестерне равно числу зубьев на колесе одной ступени. Изобретение позволяет увеличить передаточное отношение, уменьшить габариты и массу, увеличить прочность зубьев и КПД зубчатой передачи, при этом угол зацепления зубьев может быть выполнен менее 20°. 8 ил.
