WO 0065251 A1, 02.11.2000. «Планетарные передачи». Справочник. / Под ред. В.Н.Кудрявцева и др. - Л.: Машиностроение, 1977, с.10, рис.1.4.б. SU 1307140 A1, 30.04.1987. FR 2742834 A1, 27.06.1997. SU 887835 A, 09.12.1981.
Имя заявителя:
Государственное научное учреждение "Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси" (BY)
Изобретатели:
Старжинский Виктор Евгеньевич (BY) Басинюк Владимир Леонидович (BY) Мардосевич Елена Ивановна (BY) Заведеев Василий Васильевич (BY) Лебедев Валерий Федорович (BY)
Патентообладатели:
Государственное научное учреждение "Институт механики металлополимерных систем имени В.А. Белого Национальной академии наук Беларуси" (BY)
Приоритетные данные:
16.05.2008 BY A20080629
Реферат

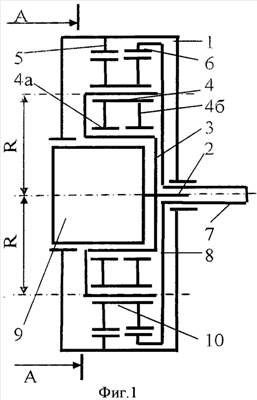

Изобретение относится к машиностроению и может быть использовано в мотор-редукторах со встроенными внутрь редуктора двигателем и имеющих преимущественно полимерные зубчатые колеса. Планетарная зубчатая передача содержит корпус (1), входной вал (2) с эксцентриком (3), сдвоенный сателлит (4), два центральных зубчатых колеса (5, 6) с внутренними зубьями, числа зубьев которых отличаются на единицу. Центральное колесо (5) жестко связано с корпусом, второе (6) - установлено с возможностью вращения вокруг оси. Выходной вал (7) жестко связан с центральным зубчатым колесом (6) с внутренними зубьями. Передача имеет по меньшей мере один дополнительный сдвоенный сателлит, размещенный с возможностью вращения на оси на эксцентрике (3) и выполненный в виде двух жестко связанных венцов, взаимодействующих с соответствующими внутренними зубьями центральных колес (5, 6). Профили зубьев венцов дополнительного сателлита выполнены со смещением в окружном направлении друг относительно друга. Оси сдвоенных сателлитов, установленных на эксцентрике (3), смещены друг относительно друга в окружном направлении. Изобретение позволяет повысить нагрузочную способность передачи. 1 з.п. ф-лы, 3 ил.
