US 3635103 А, 18.01.1972. RU 2018744 C1, 30.08.1994. SU 1504421 A1, 30.08.1989. SU 1732084 A1, 07.05.1992.
Имя заявителя:
Открытое акционерное общество "Московский вертолётный завод им. М.Л. Миля" (RU)
Изобретатели:
Марюшин Анатолий Викторович (RU)
Патентообладатели:
Открытое акционерное общество "Московский вертолётный завод им. М.Л. Миля" (RU)
Реферат

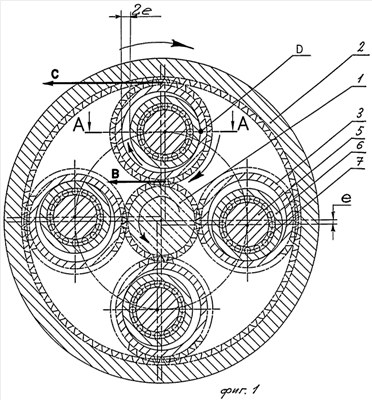

Изобретение относится к деталям машин и может быть использовано в конструкции редукторов вертолетов. Планетарная передача содержит центральные колеса (1, 2), водило (4), сателлиты (3), установленные на шипах (5) водила с помощью подшипников (6). Подшипники (6) установлены концентрично с шипами водила. Наружный диаметр подшипника меньше внутреннего диаметра сателлита на величину удвоенного эксцентриситета. Оси шипов смещены относительно сателлитов на величину эксцентриситета. Наличие разницы диаметра наружного кольца подшипника (6) и внутреннего диаметра сателлита (3) на величину эксцентриситета позволяет при взаимодействии элементов планетарной передачи совершать сателлиту (3) как качательные движения относительно поверхности контакта с наружным кольцом подшипника (6), так и движение обката относительно всей поверхности подшипника (6). Благодаря вращательному движению сателлита относительно подшипника обеспечивается равномерность износа поверхности, по которой обкатывается сателлит, увеличивая равномерность износа и, таким образом, увеличивая ресурс планетарной передачи. 2 ил.
