RU 2342572 C1, 27.12.2008. RU 2211387 C1, 27.08.2003. US 1645746 A, 18.10.1927.
Имя заявителя:
Екшибаров Владимир Николаевич (RU)
Изобретатели:
Екшибаров Владимир Николаевич (RU)
Патентообладатели:
Екшибаров Владимир Николаевич (RU)
Реферат

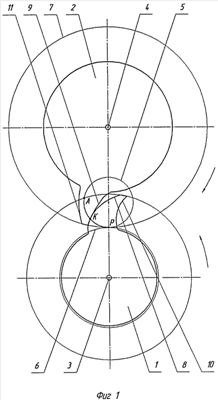

Изобретение относится к машиностроению и предназначено для передачи вращения в одном направлении. Зубчатое зацепление содержит зацепляющиеся между собой зубчатые прямозубые колеса (1, 2) с параллельными осями вращения и с взаимоогибаемыми рабочими профилями зубьев. Рабочий профиль зуба в торцевом сечении одного из колес очерчен эпициклоидой, а второго - гипоциклоидой, взаимоогибаемой с эпициклоидой первого колеса. Зубья в виде несимметричных сегментов попарно расположены в плоскостях, перпендикулярных осям вращения колес, и в торцевой плоскости каждый последующий зуб смещен относительно предыдущего на один и тот же угловой шаг, равный на обоих колесах по величине и противоположный по направлению. Число зубьев одного колеса равно числу зубьев второго колеса. При целочисленном передаточном отношении передачи в плоскости зуба первого колеса на втором колесе предусматривается располагать несколько равносмещенных зубьев. Такое выполнение позволяет повысить уровень технологичности, ремонтопригодности и несущей способности, уменьшить габариты и удельное давление в зацеплении, увеличить срок службы и повысить КПД зубчатой передачи. 1 з.п. ф-лы, 7 ил.
