ЧЕРНАВСКИЙ С.А., СНЕСАРЕВ Г.А. и др. Проектирование механических передач. Учебно-справочное пособие для втузов. - М.: Машиностроение, 1984, с.334, рис.12.41. SU 739288 А, 15.06.1980. GB 1410118 А, 15.10.1975.
Имя заявителя:
Общество с ограниченной ответственностью "Седин-Техмашстрой" (RU)
Изобретатели:
Богуславский Владислав Никифорович (RU) Довгаль Игорь Анатольевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Седин-Техмашстрой" (RU)
Реферат

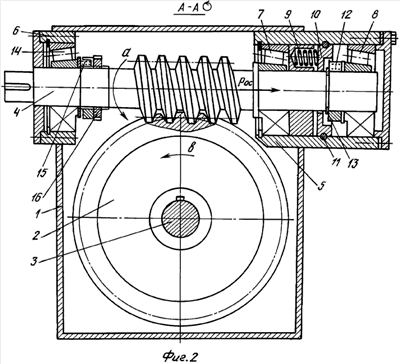

Изобретение относится к машиностроению, в частности опорам червяка редуктора, и может быть использовано в приводах при больших осевых нагрузках на червяк (в несколько тысяч килограмм) и больших его оборотах (порядка 1500 оборотов в минуту и более). Червячный редуктор содержит червяк (4), опора которого содержит основной подшипниковый узел (5), воспринимающий осевую и радиальную нагрузку. Наружные не вращающиеся кольца подшипников (7, 8) этого основного узла взаимодействуют с упругими элементами (9), вторые торцы которых упираются в торцевые опоры (10), жестко связанные с корпусом (1). Подшипники (7, 8) внутренними вращающимися кольцами взаимодействуют посредством упругих элементов с торцевыми опорами (13) хвостовиков червяка (4). Подшипник (7), первым воспринимающий осевую нагрузку, передаст ее упругому элементу (9), который при достижении части осевого усилия, на которое рассчитан подшипник, начнет деформироваться, а червяк начнет смещение вдоль оси так, что торцевая опора (13) червяка начнет воздействовать на упругий элемент вращающегося кольца второго подшипника (8), и при выборе зазора в 0,02-0,03 мм между торцом корпуса упругого элемента и вращающимся кольцом подшипник начнет воспринимать свою часть нагрузки. Изобретение позволяет воспринимать осевую нагрузку при высоких оборотах червяка. 4 з.п. ф-лы, 2 ил.
