SU 911069 А, 07.03.1982. RU 2004131422 А, 10.04.2006. СН 657434 А, 29.08.1986. US 4858487 А, 22.08.1989.
Имя заявителя:
Горшков Юрий Александрович (RU)
Изобретатели:
Горшков Юрий Александрович (RU)
Патентообладатели:
Горшков Юрий Александрович (RU)
Реферат

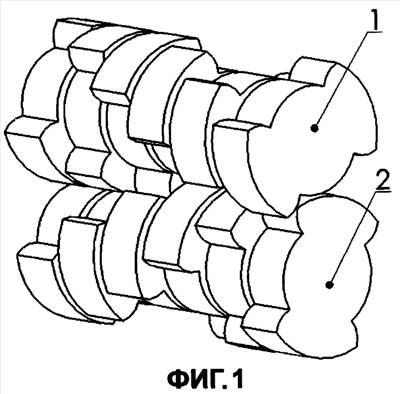

Изобретение относится к устройствам с зубчатым зацеплением любого типа, например редукторам. Зубчатая передача с зубьями высокой прочности образована двумя нестандартными зубчатыми колесами (1, 2), которые имеют стандартный активный профиль и диаметр делительной окружности меньше стандартного числа зубьев, определяемого отношением диаметра делительной окружности к модулю. Число зубчатых венцов больше одного и равно округленному до большего целого числа отношению углового шага зубьев нестандартного колеса к угловому шагу зубьев соответствующего стандартного колеса. Одинаковые активные профили зубьев соседних венцов нестандартных колес смещены на угол, обеспечивающий общий для венцов колес коэффициент перекрытия больше единицы. Косозубые венцы могут образовать единый зубчатый венец. Изобретение позволяет создавать колеса зубчатых передач с числом зубьев полного профиля один и больше, а также устраняет или существенно уменьшает усталостное разрушение зубьев. 2 ил.
