| МНОГОПОТОЧНАЯ НЕПЛАНЕТАРНАЯ ДВУХСТУПЕНЧАТАЯ ЗУБЧАТАЯ ПЕРЕДАЧА И СПОСОБ ЕЕ СБОРКИ |  |
Номер публикации патента: 2163695 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16H001/22 | | Аналоги изобретения: | RU 2073147 C1, 10.02.1997. SU 1650997 A1, 23.05.1991. SU 815355 A, 23.03.1981. EP 0179226 A2, 30.04.1986. КУДРЯВЦЕВ В.Н. и др. Конструкции и расчет зубчатых редукторов. Справочное пособие. - Л.: Машиностроение, 1971, с.173, 175, рис.III.6. |
| Имя заявителя: | Смирнов Геннадий Петрович | | Изобретатели: | Смирнов Г.П.
Николаев А.В.
Галемин А.А. | | Патентообладатели: | Смирнов Геннадий Петрович
Николаев Андрей Вадимович
Галемин Александр Анатольевич
Акционерное общество закрытого типа Научно-производственное объединение "Аэромеханика" |
Реферат | |

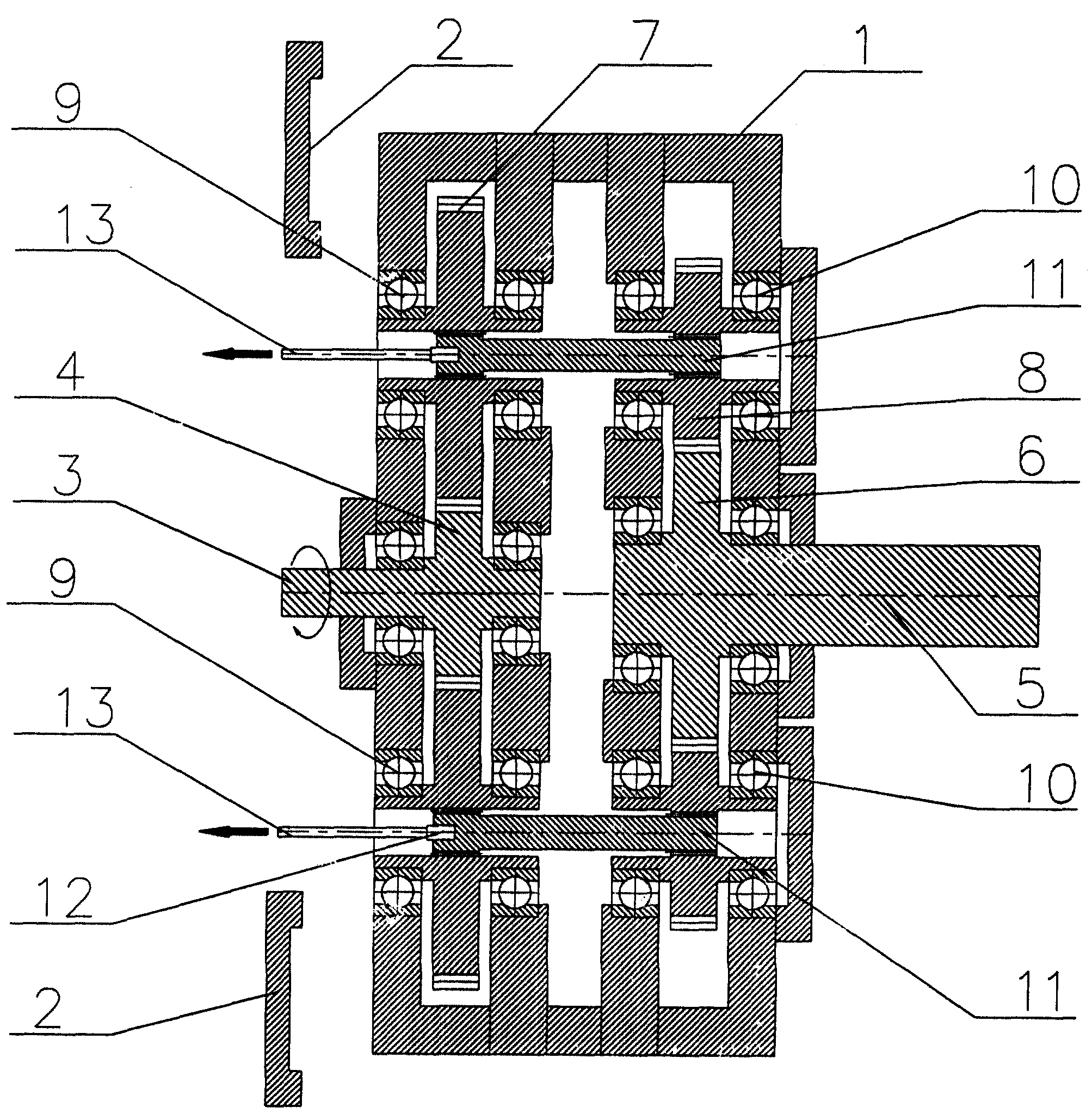

Изобретение относится к машиностроению и может быть использовано в многопоточных непланетарных передачах большой мощности. Многопоточная непланетарная двухступенчатая зубчатая передача содержит корпус, соосные ведущий и ведомый валы с шестернями, зацепляющиеся с ними промежуточные шестерни первой и второй ступени, установленные на своих опорах и соединенные между собой промежуточными валами. Число шлиц на шлицевых валах различно с противоположных концов. Шлицевые валы выполнены с возможностью присоединения к ним приспособления для их осевого перемещения. После установки шлицевых валов первого потока последовательно устанавливают шлицевые валы второго потока, нагружая передачу нормированным крутящим моментом и к каждому установленному шлицевому валу прикладывая тарированную осевую силу. В случае свободного осевого перемещении одного из шлицевых валов изменяют его угловое положение и повторяют операцию нагружения крутящим моментом и контроля осевой силой до сборки всех потоков передачи, что обеспечивает заданную точность распределения мощности по потокам. 2 с.п. ф-лы, 1 ил.
|
