Государственное образовательное учреждение высшего профессионального образования "Курганский государственный университет" (RU)
Реферат

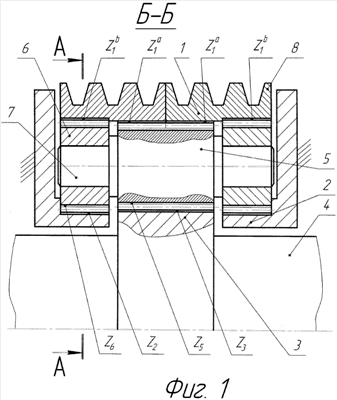

Изобретение относится к машиностроению, а именно к механическим передачам, и может найти применение в приводах, для которых необходимо минимизировать «кольцевые» габариты редуктора, расположенного вокруг тяжелонагруженного выходного вала. Безводильная планетарная передача содержит ведущее центральное колесо (1) с внутренними зубьями, неподвижное опорное центральное колесо (2) с наружными зубьями, выполненное с двумя венцами, разнесенными относительно друг друга в осевом направлении, ведомое центральное колесо (3) с наружными зубьями, расположенное между этими венцами, соединенное с валом (4). Плавающие сателлиты состоят из вала-шестерни (5) и двух одинаковых боковых шестерен (6), свободно вращающихся на хвостовиках (7) вала-шестерни. Ведущее центральное колесо (1) состоит из двух одинаковых половин, на каждой из которых выполнено по два венца с внутренними зубьями. Один из этих венцов предназначен для взаимодействия с боковой шестерней (6) сателлита, а другой - с зубчатым венцом вала-шестерни (5) сателлита. Изобретение позволяет уменьшить габариты и увеличить нагрузочную способность приводов различных машин (подъемников, толкателей, запорной арматуры и др.), рассчитанных на кратковременную работу. 3 з.п. ф-лы, 2 ил.
