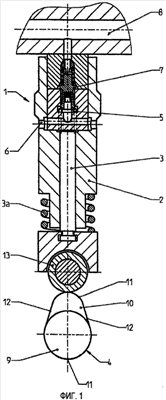

УСТРОЙСТВО ДЛЯ ПРИВОДА ПЛУНЖЕРНОГО НАСОСА

Номер публикации патента: 2431763

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009139279/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04B009/04   F01L001/08   F02M059/10   F16H053/02
Аналоги изобретения: ЕР 0265591 A2, 04.05.1988. EA 004452 В1, 29.04.2004. DE 2013611 A1, 14.10.1971. DE 4225002 C1, 09.09.1993. US 3981281 A, 21.09.1976. JP 58195082 A, 14.11.1983. МЭНЛИ P. Анализ и обработка записей колебаний. Пер. с английского. - М.: Машиностроение, 1972, с.30-33, рис.1.22.

Имя заявителя: РОБЕРТ БОШ ГМБХ (DE)
Изобретатели: БЕРНХАУПТ Мартин (AT)
Патентообладатели: РОБЕРТ БОШ ГМБХ (DE)
Приоритетные данные: 26.03.2007 AT A467/2007

Реферат


Изобретение относится к устройству для привода плунжерного насоса. Устройство для привода плунжерного насоса имеет по меньшей мере один расположенный на кулачковом валу кулачок, который для создания возвратно-поступательного движения плунжера взаимодействует с плунжером или расположенным между кулачком и плунжером узлом. Указанный кулачок имеет кривую рабочей части кулачка с первым участком для хода вверх и вторым участком для хода вниз. Кривая рабочей части кулачка изменяется, исходя из по существу соответствующей синусоидальной волне формы таким образом, что по сравнению с формой синусоидальной волны происходит повышение ускорения плунжера в начале хода вверх и снижение замедления плунжера в конце хода вверх. Причем кривая рабочей части кулачка на своем первом участке имеет форму, которая получается из наложения полуколебания первой синусоидальной волны со второй синусоидальной волной, при этом вторая синусоидальная волна имеет удвоенную частоту и меньшую амплитуду относительно первой синусоидальной волны. Решение направлено на создание устройства, обеспечивающего незначительное кинематическое возбуждение колебаний пружины плунжерной пары при одновременном повышении предельной частоты вращения. 4 н. и 10 з.п. ф-лы, 3 ил.
